Vloerverwarming-verdelers


Verdelers

Hoewel het principe van vloerverwarming altijd hetzelfde blijft, is er een verschil in de temperatuur van het aangevoerde water. Dit verschil is bepalend voor de collector of regelunit die nodig is voor het vloerverwarmingssysteem, hieronder een uitleg van de drie meest gangbare systemen ;


Vloerverwarming hoogtemperatuur-systeem

(aanvoertemperatuur van 65 °C of meer)

Hierbij is de temperatuur van het aangevoerde water vanuit de CV-ketel of primaire warmtebron té hoog om direct in de vloerverwarmingsbuizen te laten stromen. In dit geval wordt gebruik gemaakt van een mengcollector die is uitgerust met een circulatiepomp.

Deze collector mengt via een thermostaatventiel het retourwater van het vloerverwarmingssysteem met het warme aanvoerwater van de ketel tot de juiste ingestelde temperatuur en laat het water vervolgens door de buizen in de vloer lopen.



HT-mengverdelers

Geschikte warmtebron                 Specificaties

HT CV-ketel (> 65 °C)  :   V   Afsluiter in aanvoer  :   V
LT CV-ketel (45 °C ~ 55 °C)  :  X   Thermostaatknop op aanvoer  :   V
LT CV-ketel (< 45 °C)  :  X   Circulatiepomp  :   V
Pelletkachel  :  X

Flowmeter

 :   X
Zonneboiler (met buffervat)  :  X

Thermometer

 :   V
Hybride warmtepomp  :  X   Manometer  :   X
Warmtepomp  :  X   Ontluchter  :   V
Stad- / blokverwarming  :  X   Afsluiter in retour  :   V
        RTL-ventiel in retour  :   X
        LTV-inregelventiel  :   X
        Keerklep tussen retour en aanvoer  :   X



Principeschema      Kunststof HT-verdeler
1a.
1b.
2.
3.
4.
5.
      Aanvoer verdeler
Retour verdeler
Thermostaatventiel
Circulatiepomp
Verwarmingsgroepen
Afsluiter

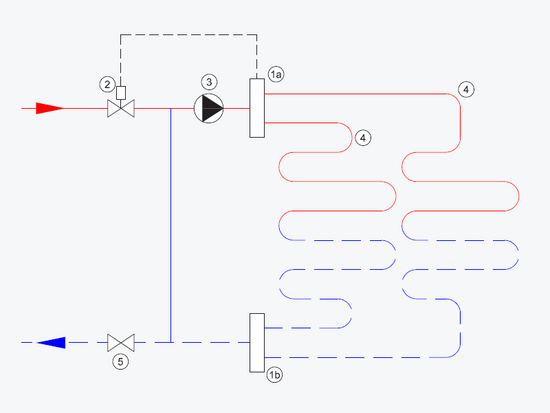

Principeschema HT-verdeler

Meest verkochte verdelers




Vloerverwarming laagtemperatuur-systeem

(aanvoertemperatuur van maximaal 65 °C)

Bij laagtemperatuur-systemen ligt de aanvoertemperatuur vanuit de primaire warmtebron tussen de 30 °C en 65 °C. Hierbij wordt onderscheid gemaakt tussen open LT-systemen tot maximaal 45 °C aanvoer en LTV-systemen tot maximaal 65 °C aanvoer.


LTV-verdelers

Bij LTV-systemen is de aanvoertemperatuur vaak té hoog om direct de vloer in te laten, maar té laag om gebruik te maken van een standaard mengverdeler.

Een LTV-verdeler is daarom voorzien van een inregelventiel, waarmee deze verdeler geschikt is voor laagtemperatuurverwarmings-bronnen als CV-ketels met aanvoertemperaturen vanaf 40°C, maar ook voor HR-ketels met een modulerende brander en systemen die gebruik maken van een buffervat.

Geschikte warmtebron                 Specificaties

HT CV-ketel (> 65 °C)  :   V   Afsluiter in aanvoer  :   V
LT CV-ketel (45 °C ~ 55 °C)  :  V   Thermostaatknop op aanvoer  :   V
LT CV-ketel (< 45 °C)  :  V   Circulatiepomp  :   V
Pelletkachel  :  V

Flowmeter

 :   X
Zonneboiler (met buffervat)  :  V

Thermometer

 :   V
Hybride warmtepomp  :  V   Manometer  :   X
Warmtepomp  :  X   Ontluchter  :   V
Stad- / blokverwarming  :  X   Afsluiter in retour  :   V
        RTL-ventiel in retour  :   X
        LTV-inregelventiel  :   V
Principeschema       Keerklep tussen retour en aanvoer  :   X
1a.
1b.
2.
3.
4.
5.
6.
      Aanvoer verdeler
Retour verdeler
Thermostaatventiel
Circulatiepomp
LTV-inregelventiel
Verwarmingsgroepen
Afsluiter
LTV-mengverdeler

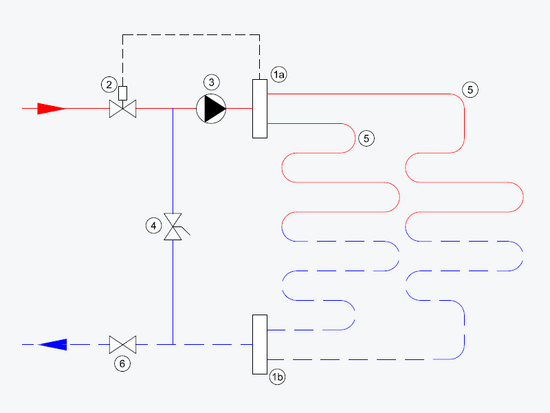

LTV-verdeler principeschema

Open LT-verdelers

Open LT-systemen

Bij open LT-systemen heeft het aangevoerde water vanuit de warmtebron al de juiste temperatuur voor vloerverwarming. In veel gevallen wordt er bij dit soort systemen gebruik gemaakt van een warmtepomp of andere warmtebron waarbij de aanvoertemperatuur maximaal 45 graden is.

Om drukverlies te voorkomen zijn dit soort verdelers uitgerust met een primaire aansluiting van 1".

Geschikte warmtebron                 Specificaties

HT CV-ketel (> 65 °C)  :   X   Afsluiter in aanvoer  :   V
LT CV-ketel (45 °C ~ 55 °C)  :  X   Thermostaatknop op aanvoer  :   X
LT CV-ketel (< 45 °C)  :  V   Circulatiepomp  :   X
Pelletkachel  :  X

Flowmeter

 :   V
Zonneboiler (met buffervat)  :  X

Thermometer

 :   X
Hybride warmtepomp  :  V   Manometer  :   V
Warmtepomp  :  V   Ontluchter  :   V
Stad- / blokverwarming  :  X   Afsluiter in retour  :   V
        RTL-ventiel in retour  :   X
        LTV-inregelventiel  :   X
Principeschema       Keerklep tussen retour en aanvoer  :   X
1a.
1b.
2.
      Aanvoer verdeler
Retour verdeler
Verwarmingsgroepen
   Open LT-verdeler RVS

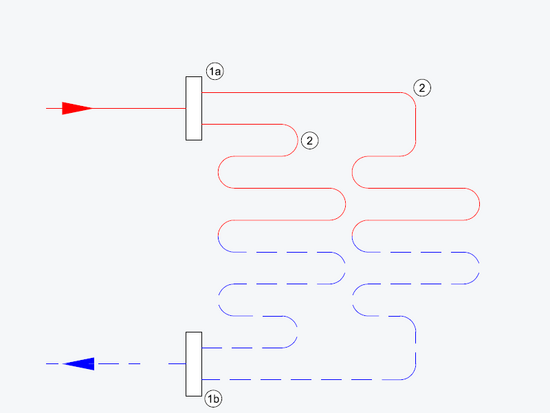

Open LT-verdeler principeschema







Vloerverwarming blok- en stadsverwarming

(aanvoertemperatuur van 65 °C of meer)

Net als bij hoogtemperatuur-systemen is ook bij de meeste blok- en stadsverwarmingssystemen de temperatuur van het aangevoerde water té hoog om direct in de buizen van het systeem te laten stromen. Hierbij wordt ook gebruik gemaakt van een mengverdeler die is uitgerust met een circulatiepomp, maar deze is in dit geval ook voorzien van een terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour) om aan de eisen van stadsverwarming te voldoen.


HT-mengverdelers

Geschikte warmtebron                 Specificaties

HT CV-ketel (> 65 °C)  :   X   Afsluiter in aanvoer  :   V
LT CV-ketel (45 °C ~ 55 °C)  :  X   Thermostaatknop op aanvoer  :   V
LT CV-ketel (< 45 °C)  :  X   Circulatiepomp  :   V
Pelletkachel  :  X

Flowmeter

 :   V
Zonneboiler (met buffervat)  :  X

Thermometer

 :   V
Hybride warmtepomp  :  X   Manometer  :   V
Warmtepomp  :  X   Ontluchter  :   V
Stad- / blokverwarming  :  V   Afsluiter in retour  :   X
        RTL-ventiel in retour  :   V
        LTV-inregelventiel  :   X
        Keerklep tussen retour en aanvoer  :   V



Principeschema

1a.
1b.
2.
3.
4.
5.
6.



Aanvoer verdeler
Retour verdeler
Thermostaatventiel
Circulatiepomp
Terugslagklep
RTL-ventiel
Verwarmingsgroepen

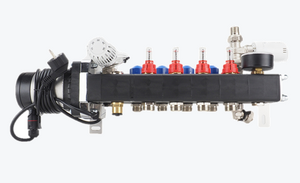

Stadswarmte-verdeler

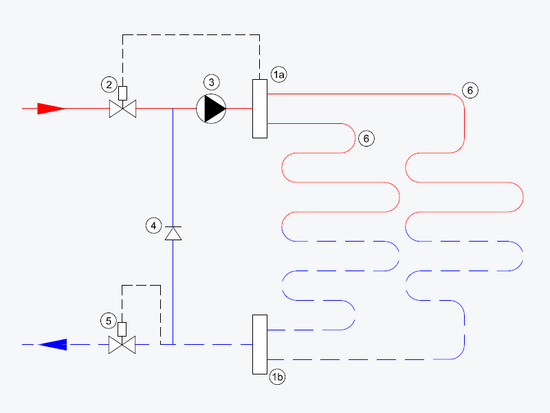

Principeschema Stadswarmte-verdeler
