MAGNUM Decoupling System Sets

Vloerverwarming Store levert veel verschillende verwarming-producten van MAGNUM Heating. MAGNUM heeft al meer dan 30 jaar ervaring heeft in de ontwikkeling van elektrische verwarming-systemen en de meest toonaangevende Europese producent is.

Verwarmen met het MAGNUM Decoupling System

Het MAGNUM Decoupling System biedt een efficiënte oplossing voor ruimtes waar vloerverwarming op waterbasis niet mogelijk is. Bovendien beschermt de ontkoppelingsmat tegen het binnendringen van vocht en voorkomt hij dat scheuren in de ondergrond de vloerafwerking aantasten. Dankzij de goede verdeling van de belasting en het neutraliserende effect blijft de vloer jarenlang mooi en functioneel. Een ontkoppelingsmat is een beschermend membraan dat onder tegelinstallaties wordt gebruikt om scheuren te voorkomen. Het ontkoppelt de tegellaag van de ondervloer, zodat beide onafhankelijk van elkaar kunnen bewegen. Ondervloeren verschuiven vaak door temperatuurschommelingen, vocht of zettingsbewegingen waardoor tegels kunnen barsten als ze rechtstreeks worden verlijmd. De mat absorbeert deze spanningen en fungeert als een flexibele buffer.Daarnaast heeft het membraan een dampremmende egalisatielaag bij vocht vanuit de ondergrond.

Ontkoppelingsmatten zijn ideaal voor gebruik op stevige, egale en vlakke houten en betonnen ondervloeren en zorgen voor een duurzamere, veerkrachtigere tegelinstallatie door het risico op schade door structurele bewegingen of kleine vloeroneffenheden te minimaliseren.

Hoe werkt MAGNUM elektrische vloerverwarming en ontkoppeling

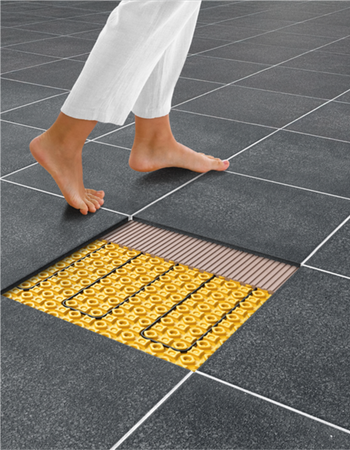

Een ontkoppelingsmat met elektrische vloerverwarming is een innovatief systeem waarbij de ontkoppelingsmat dient als onderlaag voor de verwarmingskabels. De mat, ook wel ontkoppelingsmembraan genoemd, heeft als belangrijkste functie om spanningen en kleine bewegingen in de ondergrond op te vangen. Dit voorkomt dat de vloerafwerking, zoals keramische tegels, natuursteen of plavuizen, beschadigt of scheurt. Daarnaast zorgt de mat voor een stevige basis waarop eenvoudig een dunne verwarmingskabel kan worden gemonteerd. Doordat het systeem direct onder het vloeroppervlak ligt, warmt de vloer zeer snel en gelijkmatig op tot de ingestelde temperatuur op de thermostaat.

Complete sets met ontkoppelingsmat, kabel en thermostaat

Bij de sets met MAGNUM ontkoppelingsmat en verwarmingskabel wordt standaard de geavanceerde Remote Control thermostaat meegeleverd, hiermee kunt u per ruimte de temperatuur en inschakeltijd instellen of het systeem aansturen door middel van een bedienings-App. Deze thermostaat is leverbaar met een zwart of wit afdekraam.
De complete set bestaat uit de volgende onderdelen;

Verwarmingskabel, 11,3 Watt per m¹ Ontkoppelingsmat, 1000 x 750 mm per stuk  MAGNUM MRC² WiFi-thermostaat inclusief vloersensor Flexibele buis voor de sensor Uitgebreide installatievoorschriften Controle-Checkkaart voor de installatie

Installatie van de elektrische ontkoppelingsmat in 4 stappen...

Stap 1. Voorbereiden

Stap 2. Voorbereiding van de ondervloer

De ondergrond moet schoon, droog en vlak zijn en zorg er daarnaast voor dat het oppervlak stof- en vetvrij is. Verder is het belangrijk dat de ondervloer draagkrachtig en vormstabiel is. Mocht er worden geïnstalleerd op een bestaande houten ondervloer, controleer dan de stabiliteit van de vloer en versterk deze indien nodig door er underlayment overheen aan te brengen (hierdoor zal de totale opbouwhoogte worden verhoogd).

Stap 3. Bevestigen van de ontkoppelingsmat

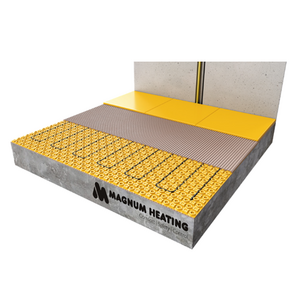

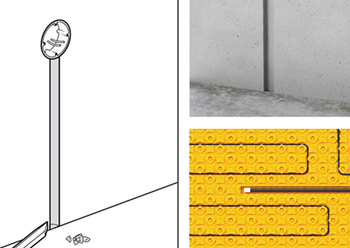

Breng een eerste laag flexibele tegellijm van 4mm tot 6mm dik aan en leg hier het ontkoppelingsmembraan overheen. Ga verder met het bedekken van de hele vloer en zorg ervoor dat het hele oppervlak bedekt is. Plaats vervolgens de flexibele buis met vloersensor door een rechte groef van ongeveer 10mm uit het membraan te snijden tot het uiteinde ver genoeg is om tussen 2 kabellussen te zitten. Voer de sensordraad door de sensorbuis en zorg ervoor dat het uiteinde van de sensor helemaal aan het uiteinde zit. Plaats hierna de dop op het uiteinde van de sensorbuis. Voordat u start met het leggen van de verwarmingskabel, moet u de weerstand-waarden meten en noteren op de inspectiekaart in het midden van de meegeleverde handleiding. Meet tussen beide weerstandsdraden en tussen elke weerstandsdraad en de aardedraad. Bewaar deze inspectiekaart op een zichtbare plaats in de meterkast, want dit maakt deel uit van uw garantie.

Voer het uiteinde van de voedingskabel (zwart) door de PVC elektrabuis naar de inbouwdoos van de thermostaat. De overgang van de voedingskabel (zwart) naar de verwarmingskabel (rood) moet worden bedekt of ingekapseld met tegellijm. Snijd wat materiaal weg van het membraan zodat de krimpkous niet boven de noppen van de ontkoppelingsmat uitsteekt. Klem de kabel in het membraan en verwerk deze op de juiste afstanden in het te verwarmen deel van de vloer.

Stap 4. Installeren van de thermostaat

De MAGNUM elektrische vloerverwarming mat kan na verlegging op de thermostaat worden aangesloten. Wanneer u een complete set met digitale klokthermostaat heeft aangekocht, dan kan deze voor iedere dag van de week op de gewenste temperatuur en tijd worden ingesteld zodat het comfortabel warm is wanneer u dat wilt.

Installatiehandleiding en sets met ontkoppelingsmatten bestellen

Klik hieronder om een handleiding te downloaden;

Installatievoorschrift MAGNUM Ontkoppelingsmat

Klik hier om terug naar de producten te gaan.
