Vloerverwarming met bypass installeren
Een goed functionerende CV-installatie is essentieel om doeltreffend en energiezuinig te verwarmen. Een belangrijk, maar vaak onderschat onderdeel van deze installatie is de CV bypass. Deze bypass, ook wel overdrukventiel vloerverwarming genoemd, speelt een belangrijke rol in het voorkomen van storingen in een CV-toestel. Een belangrijk aandachtspunt bij het installeren van vloerverwarming is daarom het wel of niet gebruik maken van een bypass centrale verwarming.
Wanneer u kiest voor vloerverwarming met CV installatie als de enige vorm van verwarming is en er geen wandradiatoren (meer) aanwezig zijn dan is gebruik van een bypass altijd aan te raden. Ook wanneer er alleen radiatoren aanwezig zijn met thermostaatknoppen dan moet een bypass overwogen worden.
Wat is een CV bypass?
Een bypass in een CV installatie is een ventiel dat automatisch opent als er te weinig doorstroming in het systeem is. Dit kan gebeuren wanneer bijvoorbeeld alle thermostatische afsluiters of radiatorkranen dichtstaan.
Zonder bypass zou de druk in de primaire leidingen te hoog kunnen oplopen, wat kan zorgen voor storingen of schade aan de pomp en/of het CV-toestel. Het begrijpen van de werking verdeler vloerverwarming in combinatie met het volledige verwarmingssysteem helpt om in te zien waarom voldoende doorstroom noodzakelijk is voor veilig vloerverwarming verwarmen.
Een CV bypass instellen en plaatsen
|
Een geschikte bypass CV plaatsen en de CV bypass instellen is belangrijk, want de weerstand van het ventiel moet worden ingesteld op basis van de druk in het systeem. Bij het bypass vloerverwarming instellen zorgt u ervoor dat het ventiel pas opent wanneer de doorstroming daadwerkelijk te laag is. Onjuist afgestelde of ontbrekende bypasses kunnen ervoor zorgen dat het CV-toestel uitschakelt of continu in storing valt doordat er door te lage doorstroming overdruk ontstaat in het systeem. Over het algemeen wordt een bypass ingesteld op 0,1 bar tot 0,5 bar. |
Beschikbare overdrukventielen
Een bypass ventiel vloerverwarming kan met behulp van een knelring worden geïnstalleerd tussen CV-buizen met een diameter van 22mm of 15mm. Dit is een relatief eenvoudige ingreep die grote problemen kan voorkomen, zeker bij een vloerverwarming verdeler aansluiten op een bestaand CV-systeem.
Moet er een bypass bij vloerverwarming geplaatst worden?
| Een CV bypass installeren voorkomt problemen die door overdruk in het systeem kunnen ontstaan en verlengt daarmee de levensduur van de (vloer-) verwarmingsinstallatie. Bij vloerverwarmingssystemen is de bypass vaak nóg belangrijker, omdat vloerverwarming in de meeste gevallen lage temperaturen en gesloten circuits gebruikt. In situaties met mengverdelers kan de druk in het systeem snel fluctueren, wat verklaart waarom bypass vloerverwarming onmisbaar is om het CV-toestel niet onnodig te belasten. Een goed ingesteld overdrukventiel waarborgt een constante doorstroming en voorkomt dat de warmtebron in storing schiet. Raadpleeg bij twijfel altijd een verdeler principeschema voor de juiste positionering. |
Bypass CV installatie
Bypass vloerverwarming waar plaatsen?

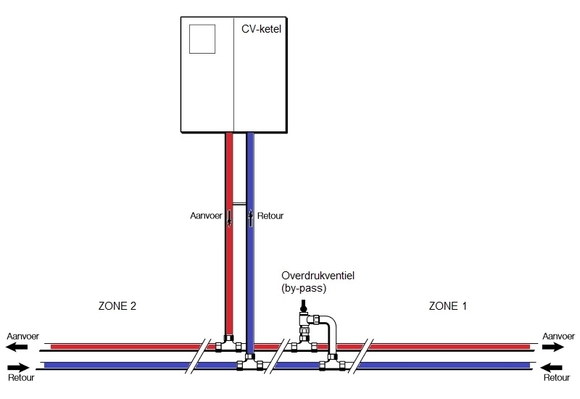

Een goede plek voor een overdrukventiel is vlakbij de verdeler tussen de aanvoer- en retourleiding, zodat de warmtebron altijd voldoende circulatie behoudt op het moment dat er verminderde warmtevraag is.
Daarnaast is het van belang om de bypass vloerverwarming aan te sluiten volgens de richtlijnen van de fabrikant. Een onjuist aangesloten ventiel kan de doorstroming van water in de primaire leidingen negatief beïnvloeden. Zorg dus dat u de bypass vloerverwarming aansluiten altijd zorgvuldig en volgens de specificaties uitvoert.
