Werking Verdeler Vloerverwarming

Hoe werkt een Verdeler in Watergedragen Systemen?

Bent u benieuwd naar hoe een vloerverwarming verdeler precies werkt? Een vloerverwarming verdeler is het belangrijkste onderdeel van een watergedragen verwarmingssysteem en zorgt voor een efficiënte en gelijkmatige warmteverdeling over de buizen, die een ruimte verwarmen. Het aansluit schema van de vloerverwarming verdeler speelt hierbij een belangrijke rol, want de onderdelen die op de verdeler zitten, zijn afhankelijk van de warmtebron waarop deze wordt aangesloten. Maar hoe werkt een vloerverwarming verdeler in de basis? Eenvoudig gezegd, de unit verdeelt het warme water vanuit de warmtebron over de verschillende circuits in uw vloer, waardoor elke ruimte met vloerverwarming op temperatuur wordt gehouden.

Is een mengverdeler hydraulisch neutraal of hydraulisch actief?

In de meeste gevallen is een mengverdeler voor vloerverwarming hydraulisch neutraal, wat betekent dat de circulatiepomp van de verdeler geen (negatieve) invloed uitoefent op het primaire CV-systeem. Hydraulisch neutrale werking is meestal essentieel voor een efficiënte werking van het verwarming-systeem om te voorkomen dat de pomp van het CV-toestel en de circulatiepomp van de verdeler tegen elkaar in gaan werken. In warmtepomp-installaties, waarbij met een open verdeler gewerkt wordt, is de verdeel-unit altijd hydraulisch neutraal omdat deze verdeler simpelweg geen eigen pomp heeft.


Hoe werkt de Vloerverwarming Verdeler?

In elk vloerverwarmingssysteem zorgt de vloerverwarming verdeler ervoor dat warm aanvoerwater vanuit de warmtebron over de verschillende buizen van het systeem wordt verdeeld. Maar hoe werkt een vloerverwarming verdeler in de praktijk? De werking van de verdeler voor vloerverwarming en de appendages die deze unit moet hebben, wordt voor het grootste gedeelte bepaald door de warmtebron waarvan de woning of het bedrijfspand gebruikt maakt. Zo worden er voor een CV-ketel waarop ook radiatoren zijn aangesloten andere verdelers gebruikt dan voor warmtepompen of andere laagtemperatuur warmtebronnen. Het is dus belangrijk om de juiste verdeler te bepalen op basis van de specificaties van het verwarmingstoestel

Het basisprincipe van elk soort verdeler begint bij het ontvangen van warm aanvoerwater vanuit het primaire CV-systeem. Dit warme water wordt vervolgens via de verdeelunit door de verschillende vloerverwarmingsbuizen gestuurd om de vloer op temperatuur te brengen. De verdeler is eigenlijk het hart van ieder watergedragen vloerverwarming systeem en zorgt ervoor dat elke ruimte in huis precies de juiste hoeveelheid warmte krijgt, zodat u kunt genieten van een comfortabel en efficiënt verwarmingssysteem.


Vloerverwarming Verdeler Schema's

Hydraulisch neutrale werking van een vloerverwarming mengverdeler voor CV-toestellen

Een ander belangrijk aspect is dat de werking van een vloerverwarming verdeler hydraulisch neutraal is, want dit zorgt ervoor dat er geen problemen binnen het primaire verwarmingssysteem optreden, omdat zowel de warmtebron als de vloerverwarming verdeler zijn uitgerust met een pomp.

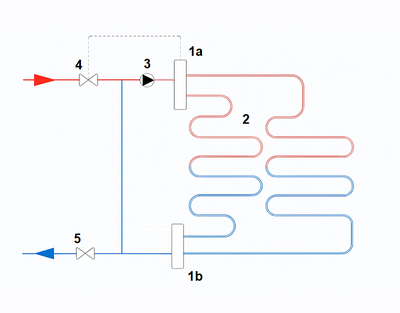

Principeschema Mengverdelers
1a.    1b. 2. 3. 4. 5.	Aanvoer verdeler Retour verdeler Vloerverwarmingsgroepen Circulatiepomp Thermostaatventiel (aanvoer) Afsluitkraan (retour)

Hydraulisch actieve werking van een vloerverwarming verdeler bij variabele aanvoertemperaturen

In sommige gevallen kan gebruik van een hydraulisch actieve(re) verdeler de voorkeur hebben. Denk hierbij aan laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte vloertemperatuur te bereiken (aanvoertemperaturen tussen de 45°C en 55°C).

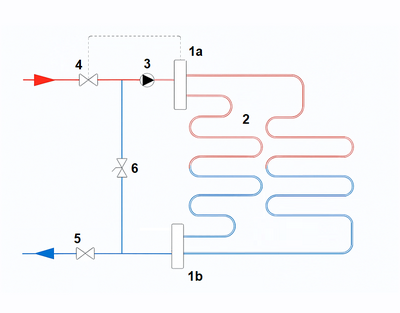

Principeschema LTV-verdelers
1a.   1b. 2. 3. 4. 5. 6.	Aanvoer verdeler Retour verdeler Vloerverwarmingsgroepen Circulatiepomp Thermostaatventiel (aanvoer) Afsluitkraan (retour) LTV-inregelventiel*
*)	Regelventiel waarmee de hoeveelheid mengwater begrensd kan worden, waardoor meer warm water vanuit de primaire aanvoer naar binnen wordt genomen. Hierdoor is deze verdeler uitermate geschikt voor laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte vloertemperatuur te bereiken.

Werking verdeler vloerverwarming bij warmtepompen (open verdeel-unit)

Bij open laagtemperatuursystemen is geen (terug-) menging van aanvoerwater nodig, omdat door de warmtebron direct de juiste temperatuur voor het vloerverwarmingssysteem geleverd wordt. In veel gevallen wordt er bij dit soort systemen gebruik gemaakt van een warmtepomp of andere warmtebron waarbij de aanvoertemperatuur maximaal 45°C is.

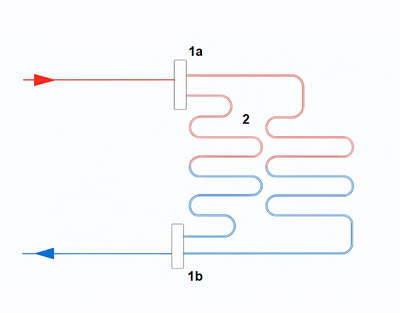

Principeschema Open verdelers
1a.    1b. 2.	Aanvoer verdeler Retour verdeler Vloerverwarmingsgroepen

Een werking verdeler vloerverwarming bij Vloerverwarming Store

Zoals eerder aangegeven fungeert een verdeler als het hart van het watergedragen vloerverwarmingssysteem, waarbij het warme water gelijkmatig over de verschillende verwarmingscircuits wordt verdeeld. Het maakt hierbij niet uit of er een mengverdeler, LTV-verdeler of open verdeler is geïnstalleerd, want in de basis werkt elk type verdeelunit precies hetzelfde. De verdeler zorgt ervoor dat de vloer gelijkmatig verwarmd wordt via de aangesloten vloerverwarming buizen. Door een goed functionerende verdeler af te stemmen op het primaire verwarming systeem, kunt u de temperatuur nauwkeurig inregelen en onnodig energieverbruik minimaliseren. Dit zorgt niet alleen tot lagere energiekosten, maar draagt ook bij aan een duurzamere verwarming. Het is daarom belangrijk om te investeren in een kwalitatieve verdeler, die past bij uw specifieke vloerverwarmingssysteem, zodat u optimaal kunt profiteren van de vele voordelen die vloerverwarming biedt.
