Vloerverwarming verdelers

Vloerverwarming verdeler


Het hart van een watergedragen vloerverwarmingssysteem is de verdeler. Een vloerverwarming-verdeler zorgt ervoor dat het warme aanvoerwater vanuit het CV-toestel wordt verdeeld over de verschillende buizen van het vloerverwarmingssysteem. Hierbij wordt onderscheid gemaakt tussen hoog- en laagtemperatuur-systemen en systemen die gebruik maken van blok- of stadsverwarming.

Bij al deze systemen blijft het principe van stralingswarmte hetzelfde, maar het soort warmtebron en aanvoertemperatuur bepaalt wat voor type verdeler er nodig is. Zo worden er voor CV-ketels andere verdelers gebruikt dan bij vloerverwarming in combinatie met een (hybride) warmtepomp. Hieronder wordt in toegelicht welke soorten verdelers er zijn en voor welke warmtebronnen deze gebruikt worden. Heeft u na het lezen nog vragen of wilt u een vloerverwarming-verdeler bestellen? Uiteraard kunt u altijd contact opnemen met onze klantenservice of lees de informatie in de kennisbank.


Wat is een vloerverwarming verdeler?


Een vloerverwarmingssysteem bestaat meestal uit meerdere buizen, die worden aangesloten op een centrale verdeel-unit. Deze verdeel-unit of verdeler is via aanvoer- en retourleidingen aangesloten op de primaire warmtebron. Dit kan een CV-toestel of warmtepomp zijn, maar ook een zonneboiler, pelletkachel of hybride systeem.

Omdat elke warmtebron een andere aanvoertemperatuur heeft, is het belangrijk dat de vloerverwarmingsverdeler hierop is afgestemd. Wordt een woning naast vloerverwarming ook verwarmd met traditionele wand-radiatoren, dan zal de aanvoertemperatuur in de regel hoger zijn dan 65°C, omdat radiatoren een hogere temperatuur nodig hebben om een ruimte voldoende te kunnen verwarmen. Omdat een aanvoertemperatuur van 65°C té hoog is om direct de vloer in te laten, wordt er in dit geval gewerkt met een HT-mengverdeler die aanvoerwater met een hoge temperatuur kan terug-mengen naar een temperatuur die geschikt is voor vloerverwarming.

Wordt er verwarmd met een warmtepomp, dan is de maximale aanvoer-temperatuur meestal 45°C en is terugmengen niet nodig. Het aangevoerde water kan in dit geval rechtstreeks de vloer in via een open LT-verdeler. Dit type verdeler is geschikt voor laagtemperatuursystemen waarbij een pomp elders in het verwarmingssysteem (bijvoorbeeld de pomp in een warmte-pomp) het water voldoende laat circuleren.


Hoe werkt een vloerverwarmingsverdeler?

Om een vloeroppervlak doeltreffend te verwarmen met een water-gedragen vloerverwarmingssyteem wordt het oppervlak in principe onderverdeeld in meerdere kleinere oppervlaktes die worden voorzien van een buis.

Dit wordt gedaan, omdat er met één vloerverwarmingsbuis maximaal 8 m² tot 15 m² verwarmd kan worden. Dit is afhankelijk van de buisdiameter, hartafstand en maximale buislengte die wordt aangehouden.
Er gelden maximale buislengtes om te voorkomen dat er teveel drukverlies optreedt, wat een negatieve invloed kan hebben op de warmteafgifte.

Om deze reden wordt er bij grotere vloeroppervlaktes (zoals bijvoorbeeld in de woonkamer) gebruik gemaakt van meerdere buizen. Deze buizen worden met behulp van aansluitkoppelingen vastgezet op de verdeler en via deze verdeler wordt aanvoerwater over de verschillende buizen "verdeeld".


Hoe wordt een verdeler aangesloten?

Om een verdeler te kunnen aansluiten, moet er boven vloerniveau een aanvoer- en retourleiding naar de primaire warmtebron beschikbaar zijn.
In de meeste gevallen kan de vloerverwarmingsverdeler worden geïnstalleerd op plaatsen waar een conventionele wandradiator is weg-gehaald of geplaatst zou gaan worden. Op dit punt is vrijwel altijd een aanvoer- en retourbuis aanwezig naar het primaire CV-systeem en hierop kan de verdeler van het systeem worden aangesloten.



Geschikte
verdelers


Voor een goed werkend systeem dient de vloerverwarmingsverdeler te zijn afgestemd op de warmte-bron die gebruikt wordt.

Afhankelijk van de temperatuur van het aanvoerwater en de warmtebron kan er onderscheid gemaakt worden tussen de volgende systemen ;

  • HT-systemen vanaf 65°C
  • LTV-systemen vanaf 45°C
  • LT-systemen tot maximaal 45°C
  • Blok- en stadswarmte vanaf 65°C




Meest gangbare aansluitmaten per type verdeler

Om een verdeler te kunnen aansluiten, moet er een aanvoer- en retourleiding naar het primaire verwarmingssysteem beschikbaar zijn. De minimaal benodigde diameter van deze leidingen is afhankelijk van het soort verdeler en het aantal buizen (groepen) dat op de verdeler wordt aangesloten. Hieronder een overzicht van de meest gangbare aansluitmaten en de aansluitleidingen die hiervoor nodig zijn ;

Vloerverwarmingsverdeler

Type en primaire aansluiting

Aantal groepen



Minimale diameter aanvoer- / retourleiding


HT-verdelers HT-mengverdelers   Spacing



Metalen leiding Kunststof leiding Afstand tot warmtebron
Aanvoertemperatuur : vanaf 65 °C

1 t/m 4 groepen

15 mm

20 mm

maximaal 6 meter

Primaire aansluiting : 1/2" binnendraad t/m 7 groepen

5 t/m 10 groepen

22 mm 25 mm maximaal 12 meter
  3/4" binnendraad vanaf 8 groepen

11 t/m 15 groepen

28 mm 32 mm maximaal 16 meter

LTV-verdelers


LTV-verdelers




Spacing

Metalen leiding

Kunststof leiding

Afstand tot warmtebron
Aanvoertemperatuur : vanaf 40°C  1 t/m 4 groepen 15 mm 20 mm maximaal 6 meter
Primaire aansluiting : 1/2" binnendraad t/m 7 groepen 5 t/m 10 groepen 22 mm 25 mm maximaal 12 meter
  3/4" binnendraad vanaf 8 groepen 11 t/m 15 groepen 28 mm 32 mm maximaal 16 meter

Open LT-verdelers


Open LT-verdelers





Spacing

Metalen leiding


Kunststof leiding


Afstand tot warmtebron

Aanvoertemperatuur : maximaal 45°C  1 t/m 4 groepen 22 mm 25 mm maximaal 12 meter
Primaire aansluiting : 1" binnendraad t/m 15 groepen 5 t/m 10 groepen 22 mm 25 mm maximaal 6 meter
Open verdelers zijn leverbaar in uitvoeringen van 2 t/m 15 groepen 11 t/m 15 groepen 28 mm 32 mm maximaal 12 meter

Stadswarmte-verdelers


Stadswarmte-verdeler







Spacing

Metalen leiding


Kunststof leiding


Afstand tot aansluiting

Aanvoertemperatuur : vanaf 65 °C  1 t/m 4 groepen 15 mm 20 mm maximaal 6 meter
Primaire aansluiting : 1/2" binnendraad t/m 7 groepen 5 t/m 10 groepen 22 mm 25 mm maximaal 12 meter
  3/4" binnendraad vanaf 8 groepen 11 t/m 15 groepen 28 mm 32 mm maximaal 16 meter
Deskundig advies nodig
van onze specialisten?
Heeft u vragen of wilt u extra advies?
Onze adviseurs helpen u graag verder.

Waar kan een verdeler geplaatst worden?

Als u een vloerverwarmingsverdeler gaat plaatsen, dan is het belangrijk te weten dat deze niet in de meterkast geplaatst mag worden. Vrijwel alle energieleveranciers tolereren namelijk geen aanpassingen of uitbreidingen in het centrale punt waar gas, elektra en water samenkomen.

Daarnaast is het aan te raden om de verdeler in een droge, centraal gelegen ruimte op te hangen. Hang de verdeler hierbij ongeveer 50 centimeter boven de vloer en zorg dat er voldoende ruimte om de verdeler is, zodat eventuele toekomstige onderhoudswerkzaamheden eenvoudig uitgevoerd kunnen worden. Heeft u een hoogtemperatuurverdeler met pomp, dan is het aan te bevelen om deze niet in of tegen een slaapkamermuur te plaatsen, want dit kan lichte geluidsoverlast opleveren (trillen).

In de meeste gevallen worden verdelers geplaatst in een bijkeuken, een trap- of bergkast of op een andere centrale plek waar de verdeel-unit uit het zicht geplaatst kan worden, maar wel bereikbaar blijft.


Ombouw verdeler vloerverwarming

Mocht u de verdeler van het systeem niet in een berging of bijkeuken kunnen plaatsen, dan kunt u er ook voor kiezen om deze achter een omkasting of in een verdelerkast te plaatsen.

Als u hiervoor kiest, dan moet u er wel voor zorgen dat de verdeler voldoende "vrij" hangt en dat de omkasting is voorzien van ventilatieroosters om ophoping van warmte te voorkomen. Houd er daarnaast rekening mee dat verdelers met een pomp meestal dieper zijn dan open verdelers zonder pomp. Hierdoor kunnen verdelers met een circulatiepomp meestal niet in een standaard verdelerkast weggewerkt worden.

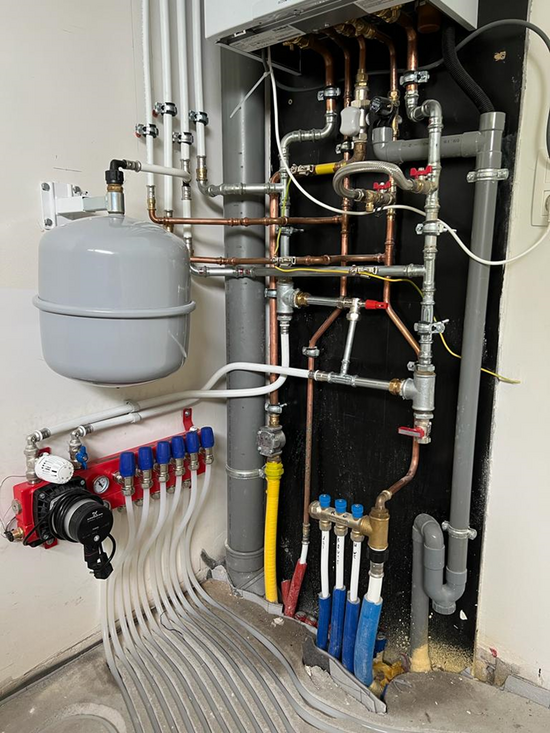

LTV-verdeler op hybride warmtepomp
