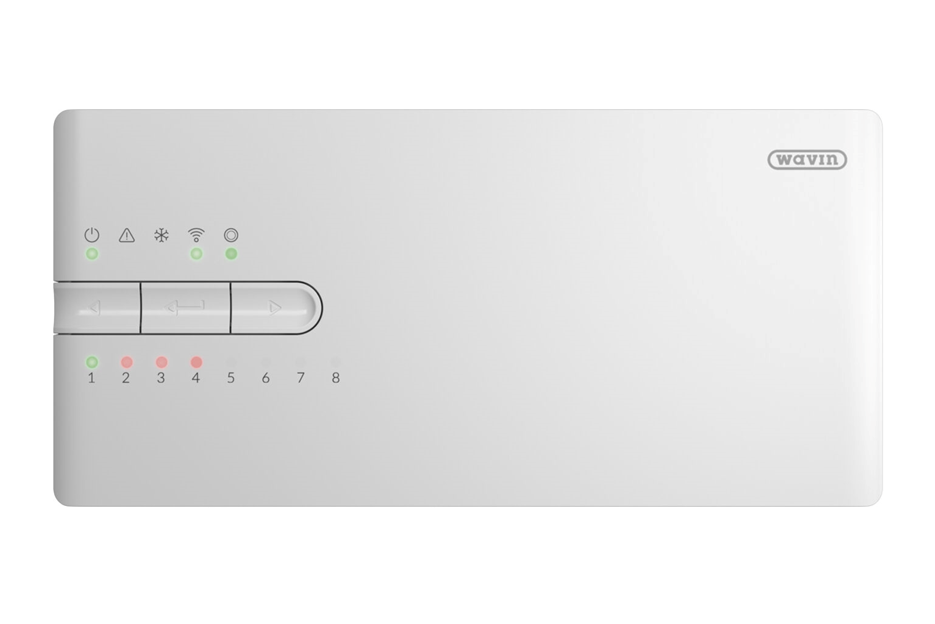

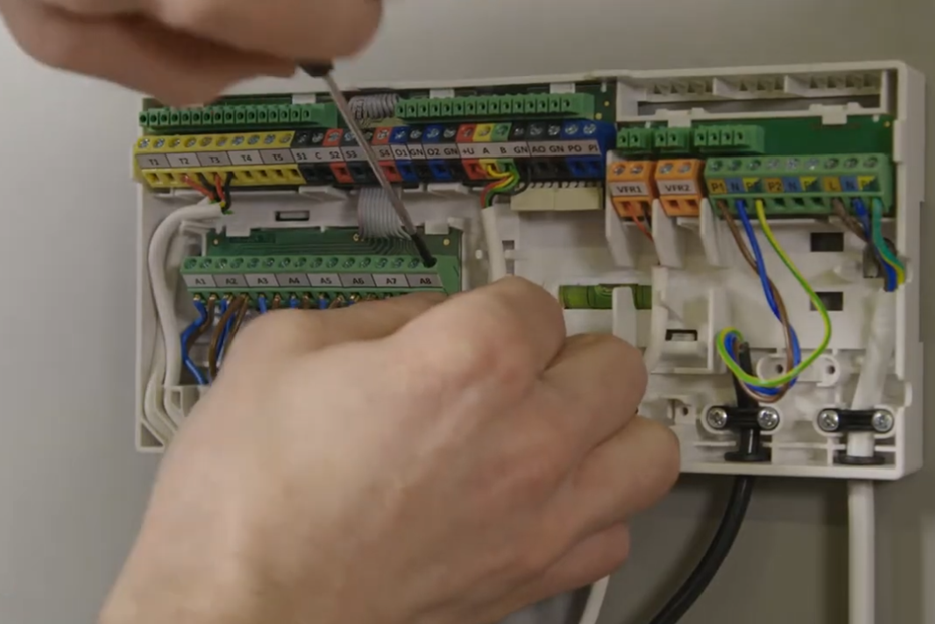

Sentio regelunit, basis

Vloerverwarming-regelset
€ 528,58 € 355,00 -€ 173,58 incl. BTW
2 tot 5 werkdagen
  • Tot 24 bedrade of draadloze kamerthermostaten
  • Maximaal 16 thermische thermomotoren om tot 8 verschilende zones te regelen
  • App voor IOS en Android (LAN-aansluiting noodzakelijk)

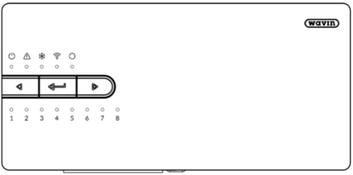

De centrale regelunit (CCU) is het hart en brein van het Sentio regelsysteem. Deze unit kan worden gebruikt met maximaal 24 bedrade of draadloze kamerthermostaten, 16 slimme radiatorthermostaten en maximaal 16 thermische thermomotoren om tot 8 verschillende zones te regelen.

Verder bevat de unit 5 temperatuurinputs, 2 servo-outputs, 2 spanningsvrije relais (230 V) en 2pomprelais. Aan de onderzijde van de CCU bevinden zich 2 poorten voor een PC-aansluitkabel, maximaal 2 touchscreens of 4 uitbreidingsunits (maximaal 2 van elk type).

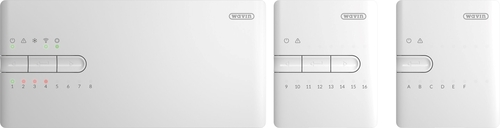

Sentio regelunit en uitbreidingen

De toepassingsmogelijkheden van de regelunit kunnen worden uitgebreid door deze te combineren met uitbreidingsunits voor de aansluiting van 8 extra outputs (EU-A) voor de regeling van maximaal acht extra zones of voor de aansluiting van maximaal 6 extra spanningsvrije relais (EU-VFR). Het is mogelijk om maximaal 16 thermomotoren aan te sluiten op een Sentio-systeem.

De CCU moet worden aangesloten op de bijbehorende randapparatuur (zoals bijvoorbeeld een kamer-thermostaat) die de nodige informatie over de aan te sturen zones levert. De verwarming en/of koeling wordt meestal geregeld via de ingestelde kamertemperatuur, maar ook de vloertemperatuur en luchtvochtigheid kunnen als instelpunten worden gebruikt.

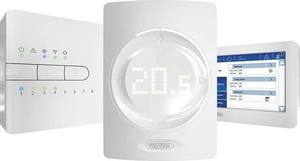

Sentio-componentenDe regelunit (en andere systeem-onderdelen) worden aangemeld en geconfigureerd via een LCD-touchscreen of via een laptop met behulp de Sentio-communicatiekabel.

Bijbehorende software is te downloaden op wavin.nl.



Artikelnummer: 4866869000
EAN-code: 5708525532383


Specificaties Sentio regelunit (CCU)

Sentio vloerverwarmingsregelaar

  • Tot 24 bedrade of draadloze kamerthermostaten
  • Tot 16 slimme radiatorthermostaten
  • Maximaal 8 verschillende zones
  • Geïntegreerde pomprelais
  • Ketelsturing

– geïntegreerd spanningsvrije relais (VFR)
– geïntegreerd AAN/UIT-schakelrelais

  • Zoneregelaar omschakelbaar op verwarmen/koelen
  • Indicatie-leds voor de status op de behuizing
  • Eenvoudig te configureren en in te stellen via LCD-touchscreen of laptop-kabel
  • Via een ethernetkabel kan de regelunit op het internet worden aangesloten

Aansluiten op internet

Wavin CCU op Internet

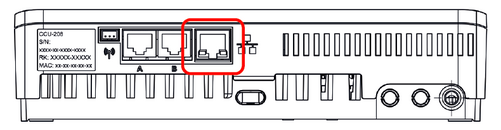

Via een ethernetkabel (niet meegeleverd met de regelunit) kan de CCU op het internet worden aangesloten. Sluit hem aan op het netwerk of de router van het huis om een veilige en stabiele internetverbinding te garanderen, aangezien dit geen onderdeel is van de Sentio-functies en op locatie moet worden geregeld.

Let op

Nog niet alle warmtepompen zijn compatibel met het Sentio-systeem. Daarom moet dit worden nagevraagd bij de warmtepompleverancier of bij Wavin.

De installatie en inbedrijfstelling van de Nibe warmtepomp is de verantwoordelijkheid van de installateur. In de meeste gevallen zal Nibe de warmtepomp zelf installeren en in bedrijf stellen. Neem hiervoor contact op met Nibe (www.nibe.com). Voor de Nibe warmtepomp zal een direct analoog signaal worden gebruikt om de vraag naar verwarming en koeling te regelen.

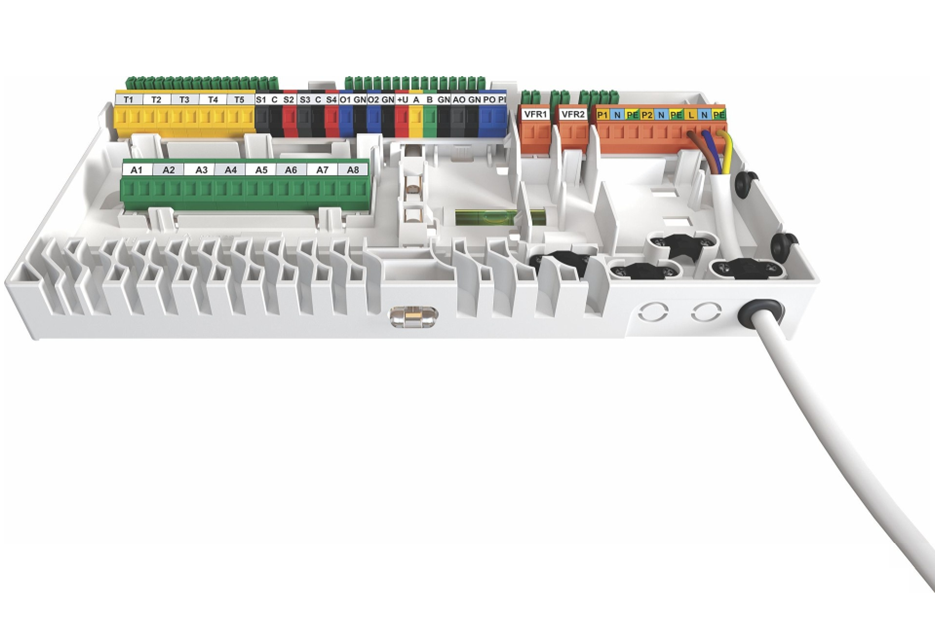

Aansluitschema

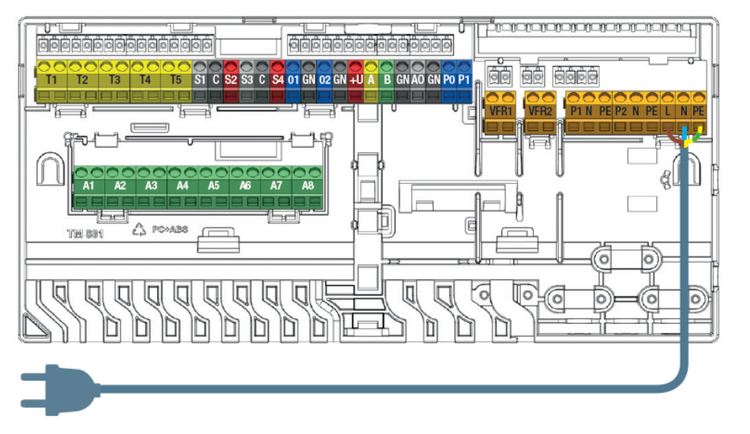

Aansluitschema CCU

Doel Etiket Kleur Omschrijving

Thermomotor 1-8 A1-A8

CCU - Groen

Elektronische output bestemd voor 1 of 2 stuks 24 V DC 1 W/pc
Wavin-thermomotoren

Temperatuursensor 1

T1

CCU - Geel

Input voor temperatuursensor NTC-10kΩ
(standaard buitenthermometer of brontemperatuursensor)

Temperatuursensor 2/4 T2/T4 CCU - Geel Input voor temperatuursensor NTC-10kΩ,
standaard aanvoertemperatuursensor mengunits
Temperatuursensor 3/5 T3/T5 CCU - Geel Input voor temperatuursensor NTC-10kΩ,
standaard afvoertemperatuursensor mengunits

ITC servo-output 1

S1

CCU - Lichtgrijs


0-10V output of S+ output voor 3-punts servomotor,
max. belasting 24 V 2 W
24V 2W
C

CCU - Donkergrijs

Gemeenschappelijke klem voor servo ITC1

S2

CCU - Rood

+24 V voor 0-10V servo of signaal S- voor 3-punts servomotor
max. belasting 24 V 2 W

ITC Servo output 2

S3

CCU - Lichtgrijs


0-10V output of S+ output voor 3-punts servomotor
max. belasting 24 V 2 W
24V 2W
C

CCU - Donkergrijs


Gemeenschappelijke klem voor servo ITC2


S4

CCU - Rood +24 V voor 0-10V servo of signaal S- voor 3-punts servomotor
max.
belasting 24 V 2 W

Algemene I/O1

IO1

CCU - Blauw


AAN/UIT universele input/output. Input 5 V 5 mA,
output = O.C. 100 mA

C

CCU - Donkergrijs

Gemeenschappelijke klem voor GPIO1

Algemene I/O2

IO2

CCU - Blauw


AAN/UIT universele input/output. Input 5 V 5 mA,
output = O.C. 100 mA

C

CCU - Donkergrijs

Gemeenschappelijke klem voor GPIO2

Roxi-busverbinding

+U

CCU - Rood


+24 V voor Roxi-bus, maximale outputstroom geregeld door stroombeheer

Bedrade Sentio-componenten

A

CCU - Geel

A datasignaal voor Roxi-bus

B

CCU - Groen

B datasignaal voor Roxi-bus

GN

CCU - Donkergrijs

Aarding voor Roxi-bus

Analoge output 0-10V

AO

CCU - Lichtgrijs


Analoge output 0-10V/’+’

GN

CCU - Donkergrijs

Gemeenschappelijke klem voor AO, PO, PI/’-’

PWM - out

PO

CCU - Blauw


PWM-output 100 Hz-5 kHz, met gemeenschappelijke klem C
met analoge output AO

PWM – in

PI

CCU - Blauw

PWM-input 100 Hz, met gemeenschappelijke klem C
met analoge output AO

Spanningsvrije relais 1

VFR1

CCU - Oker


AAN/UIT spanningsvrije relais, AC 24-230 V, 1 A

Spanningsvrije relais 2

VFR2

CCU - Oker

AAN/UIT spanningsvrije relais, AC 24-230 V, 1 A

Mengpomp 1

P1

CCU - Oker

AAN/UIT output voor circulatiepomp 1, AC 230 V 1 A,
geschakeld naar voeding L
  N CCU - Oker Neutraal voor pomp 1, aangesloten op voeding N
  PE CCU - Oker PE voor pomp 1, aangesloten op voeding PE

Mengpomp 2

P2

CCU - Oker

AAN/UIT output voor circulatiepomp 2, AC 230 V 1 A,
geschakeld naar voeding L
  N CCU - Oker Neutraal voor pomp 2, aangesloten op voeding N
  PE CCU - Oker PE voor pomp 2, aangesloten op voeding PE

Netvoeding

L

CCU - Oker

Netvoeding - Live (AC 230 V)
  N CCU - Oker Netvoeding - Neutraal
  PE CCU - Oker Netvoeding - PE
