Watergedragen vloerverwarming

Hoe werkt CV-vloerverwarming?

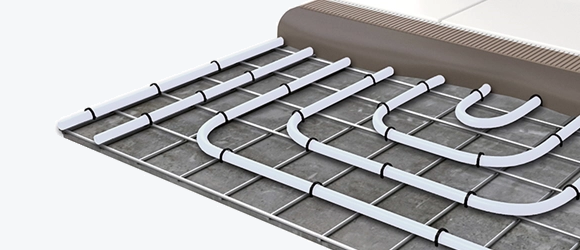

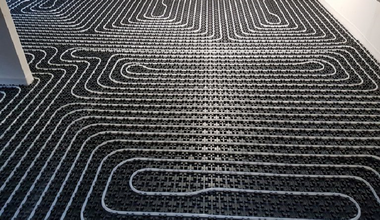

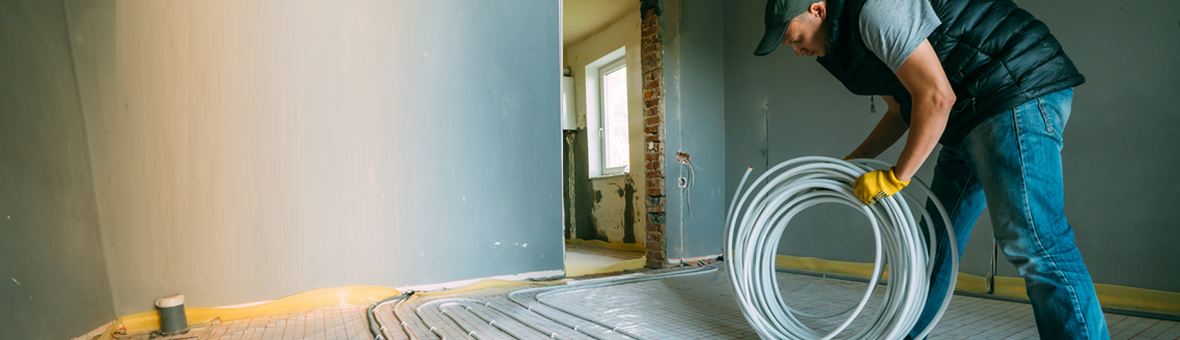

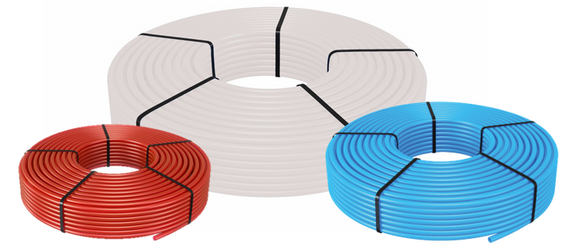

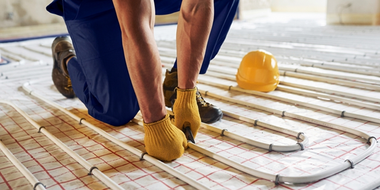

Bij watergedragen vloerverwarming worden er verwarmingsbuizen in de vloer verwerkt. Deze buizen kunnen zowel bij een reeds bestaande vloer (door middel van infrezen, met het ThinMat-systeem of met een droogbouw-systeem) als in een nieuw aan te brengen dekvloer worden geïnstalleerd (door bijvoorbeeld knopen op stalen netten of bevestiging op geïsoleerde noppenplaten en Tacker-isolatie).

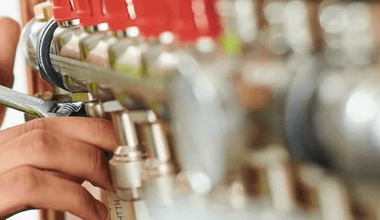

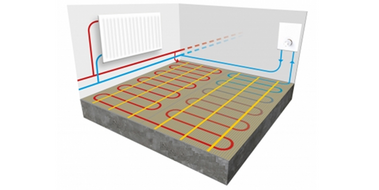

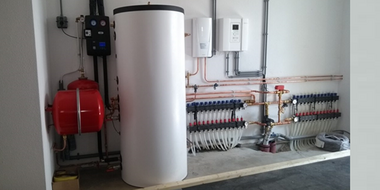

De buizen van een watergedragen systeem worden via een verdeler op een CV-installatie, op stadsverwarming of bijvoorbeeld op een warmtepomp aangesloten. Het water dat door de primaire warmtebron verwarmd wordt, gaat de verdeler in die het verwarmde water vervolgens door de vloerverwarming-buizen laat lopen. De vloer warmt op en verandert als het ware in een heel groot warmte-stralingspaneel.

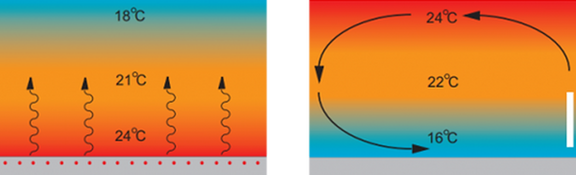

In tegenstelling tot traditionele wandradiatoren hoeft er met vloerverwarming niet verwarmd te worden tot hele hoge temperaturen, maar er wordt juist gebruik gemaakt van lage temperaturen van circa 30 tot 40 graden Celsius.
Dit komt doordat een veel grotere oppervlakte de ruimte verwarmt en het systeem hoeft daarom per vierkante meter veel minder warmte af te geven om een aangename ruimtetemperatuur te bereiken.

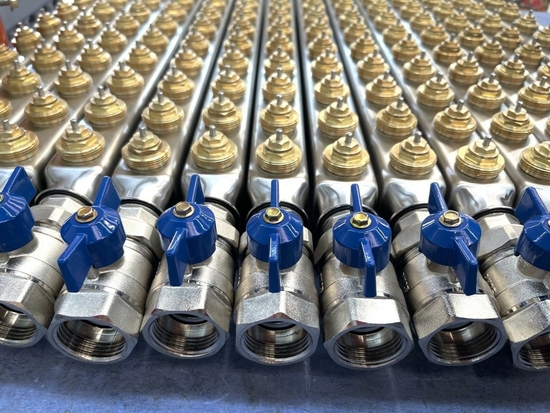

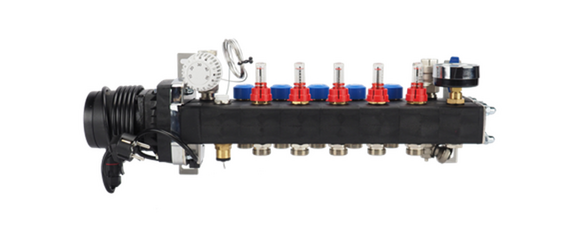

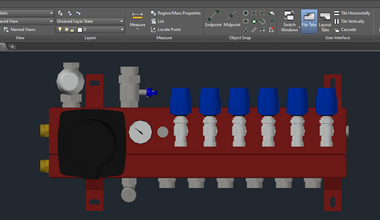

Vloerverwarming verdelers

Natbouw vloerverwarming

Bij natbouw worden de verwarmingsbuizen direct in de dekvloer of in een egalisatiemortel verwerkt. Dit is de meest gebruikte wijze van installeren en kan zowel in nieuwbouw als bestaande bouw worden toegepast.

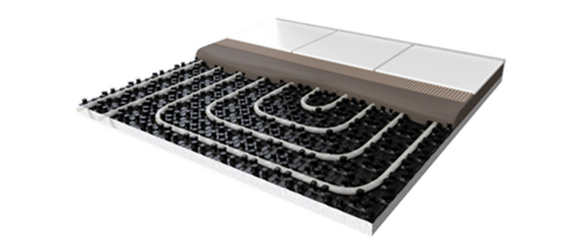

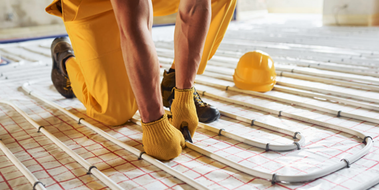

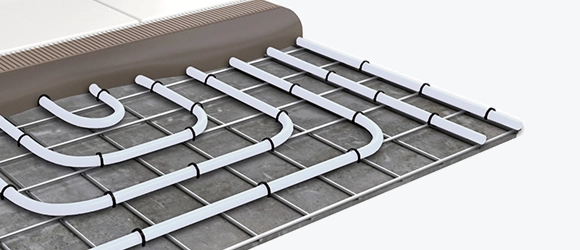

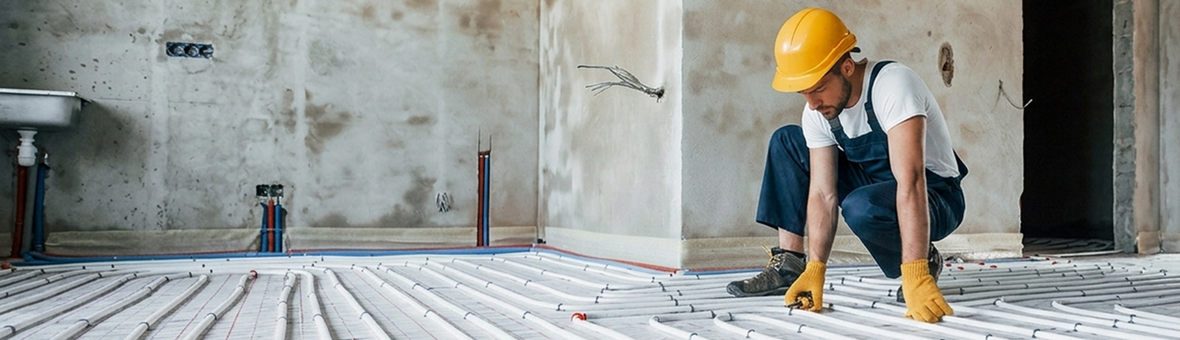

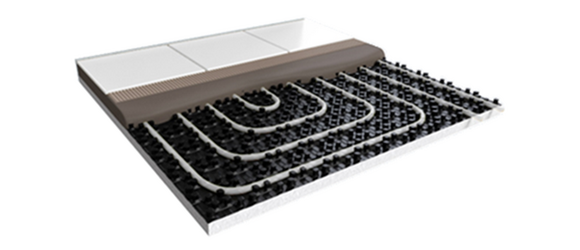

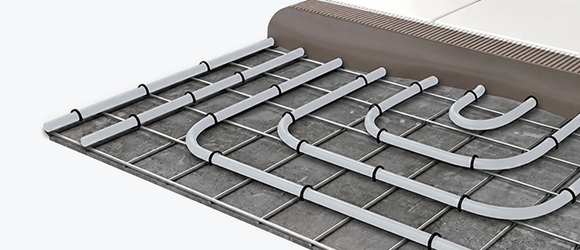

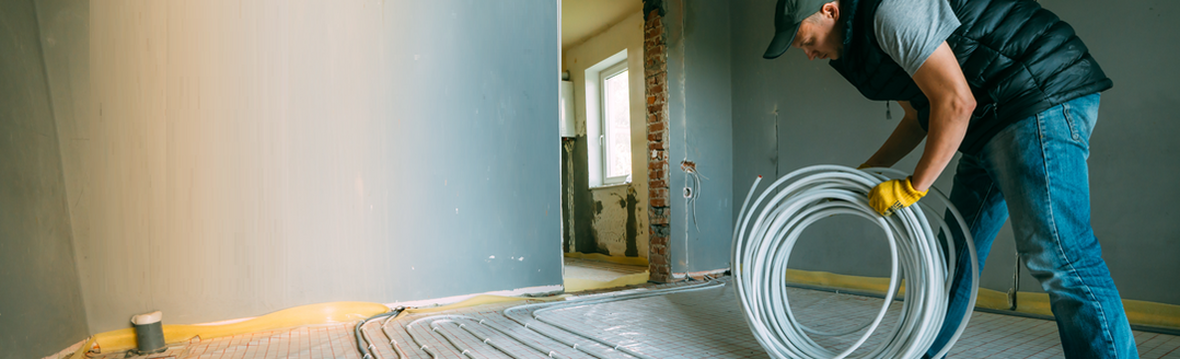

Bij nieuwbouw-woningen worden de buizen in de meeste gevallen op een (geïsoleerde) ondervloer bevestigd en hierover wordt vervolgens de dekvloer aangebracht.

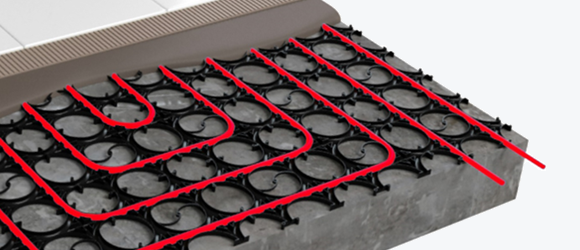

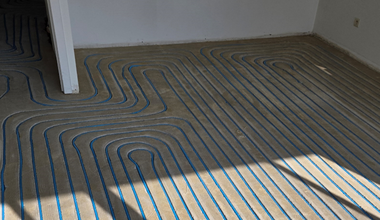

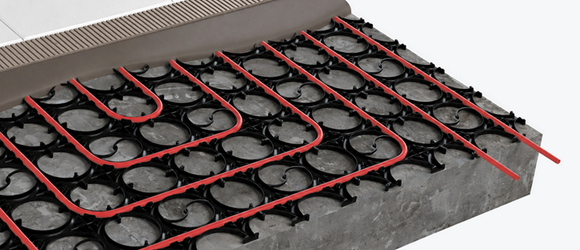

In woningen waar al een zand-cement dekvloer aanwezig is of in situaties waar vrijwel geen opbouwhoogte beschikbaar is, kunnen de buizen eenvoudig in de vloer worden gefreesd of er kan gebruik gemaakt worden van het ThinMat-systeem.


Welke buisafstand moet ik aanhouden?

De afstand die u tussen de buizen aanhoudt, bepaalt of u de vloerverwarming als hoofdverwarming of als bijverwarming toepast.

Bij hoofdverwarming in dekvloeren hanteren we in de regel een afstand van 100mm tussen de buizen en in het geval van bijverwarming hanteren we 150mm of 200mm afstand.  Het aanpassen van deze afstanden heeft direct invloed op de warmteafgifte van de vloerverwarming.
Voor de afstand van de buizen tot buitenmuren wordt in de regel altijd 100mm geadviseerd, ongeacht de buisafstand die u hanteert of de vloerverwarmings-toepassing waar u voor kiest.

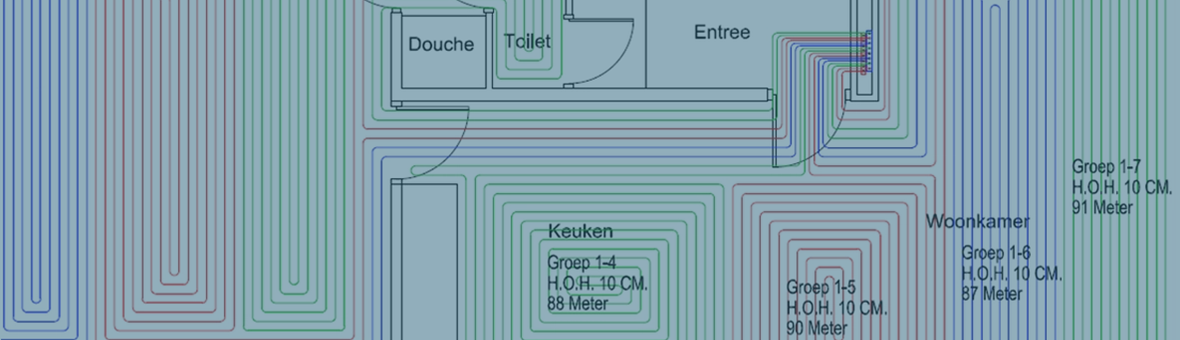

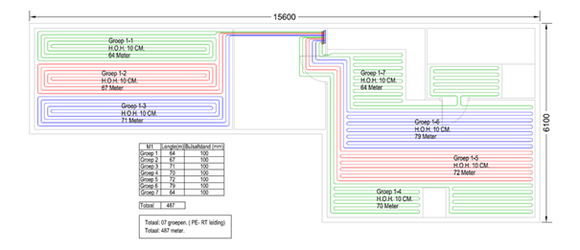

Legpatronen voor vloerverwarming

Aanbevolen legpatroon

Voor de beste resultaten met een vloer-verwarmingssysteem moet u ervoor zorgen dat het gehele vloeroppervlak dezelfde temperatuur bereikt. Wanneer de aanvoer- en afvoerleidingen naast elkaar gelegd worden, warmt de vloer gelijkmatig op.
Het water loopt via een verdeler door de buizen en geeft zijn warmte af, waarna het afgekoelde water terugloopt naar de verdeler, die het weer op temperatuur brengt en het opnieuw laat circuleren.

Met name bij systemen die verwerkt worden in nieuw te storten dekvloeren is dit het beste legpatroon, omdat dit zorgt voor de meest constante oppervlakte-temperatuur.

Alternatief legpatroon

Aanvoer- en afvoerleidingen worden niet naast elkaar gelegd en laten de vloer niet gelijkmatig opwarmen. Dit kan de voorkeur hebben wanneer vloerverwarming gelegd wordt in een ruimte met koude buitenmuren of grote raampartijen. Bij gebruik van dit legpatroon in nieuwe dekvloeren wordt het eerste gedeelte van de buis (aanvoer) langs de koudste muur gelegd. In het voorbeeld is het deel aan de bovenzijde de koudere muur.

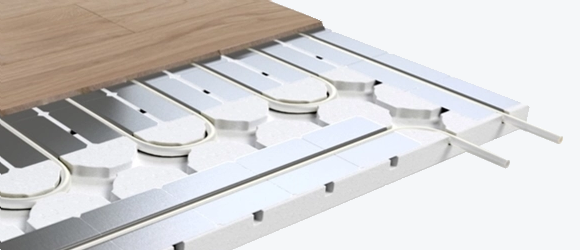

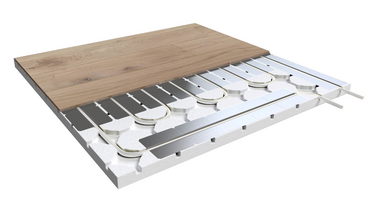

Droogbouwsystemen maken eveneens gebruik van dit legpatroon, maar omdat dit oppervlakte-systemen zijn heeft dit geen (negatief) effect op de warmteafgifte. Er wordt namelijk in dit patroon gelegd om ervoor te zorgen dat zoveel mogelijk strekkende meters aan buis kunnen worden voorzien van stralingslamellen, die zorgen voor optimale afgifte van het systeem.
