Warmtebronnen en bijbehorende verdelers
Bij vloerverwarmingssystemen wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van blok- of stadsverwarming. Bij al deze systemen blijft het principe van stralingswarmte hetzelfde, maar het soort warmtebron en aanvoertemperatuur bepaalt hierbij welk type verdeler er toegepast moet worden.
Verdelers voor hoogtemperatuursystemen
(HT-mengverdelers voor aanvoertemperaturen van 65°C of meer)
Wanneer vloerverwarming wordt aangesloten op een CV-systeem met een hoge aanvoertemperatuur, dan worden hiervoor mengverdelers met een circulatiepomp toegepast. In de meeste gevallen geldt dit voor woningen en gebouwen waar naast vloerverwarming ook met standaard radiatoren wordt verwarmd.
Het warme aanvoerwater vanuit de warmtebron loopt in dit geval via een thermostatische afsluiter de verdeler in en wordt met het afgekoelde retourwater van het systeem gemengd. Vervolgens stroomt dit gemengde water op de juiste temperatuur door de verwarmingsbuizen in de vloer. Deze temperatuur wordt ingesteld met een thermostaatknop in de aanvoer van de verdeler en is af te lezen op een thermometer.
Beschikbare HT-mengverdelers

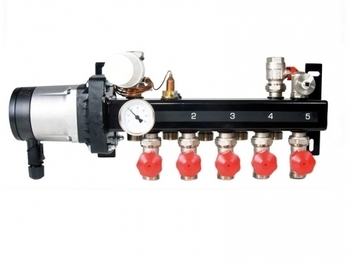

Standaard stalen verdeler
 |
De standaard stalen verdeler bestaat uit een voorgemonteerde stalen constructie met energiezuinige circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters (waarop actuators voor zoneregeling geplaatst kunnen worden).
Een van de voordelen van dit type verdeler is de minimale ruimte die nodig is en tevens is hij makkelijk te installeren. Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.
|

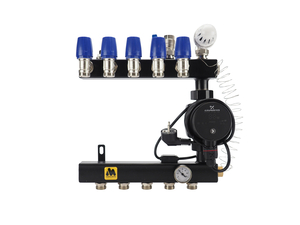

Basis stalen verdeler
De basis stalen verdeler bestaat uit een voorgemonteerde stalen constructie met een aanvoer- en retourbalk met energiezuinige circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters (waarop actuators voor zoneregeling geplaatst kunnen worden).
|
|
 |
Stalen professional verdeler
|
De stalen professional verdeler bestaat eveneens uit een voorgemonteerde stalen constructie met energiezuinige circulatie-pomp, maar is tevens voorzien van inregelbare flowmeters (debietregeling) waarmee de doorstroom van water per groep ingeregeld kan worden. |
|
 |
Professional RVS verdeler
|
Ook de RVS professional verdeler bestaat uit een voorgemonteerde constructie met energiezuinige Grundfos ALPHA2 L circulatiepomp en flowmeters voor debietregeling per groep, maar kan door het materiaal (RVS, type 4301) eventueel ook in vochtige ruimtes geplaatst worden.
|
|
 |
Kunststof professional verdeler
|
De kunststof professional verdeler is modulair opgebouwd en voorzien van een energiezuinige circulatiepomp en flowmeters.
Door de modulaire opbouw is deze verdeler geheel volgens eigen wensen te bestellen.
Doordat de modules dubbelwandig zijn is het mogelijk om deze verdeler te gebruiken voor installaties waarbij ook wordt gekoeld.
|
|
 |
Verdelers voor laagtemperatuursystemen
(Verdelers voor aanvoertemperaturen tot maximaal 65°C)
We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 30 °C en 65 °C ligt. Hierbij wordt nog wel onderscheid gemaakt tussen open systemen (zonder pomp) met een maximale aanvoertemperatuur van 45 °C en LTV-systemen (met pomp) voor aanvoertemperaturen tussen de 40 °C en 65 °C.
Beschikbare LTV-mengverdelers
Bij LTV-systemen wordt er in de meeste gevallen verwarmd met een (hybride) warmtepomp of een CV-ketel met een aanvoertemperatuur van 40 °C tot maximaal 65 °C. Bij dit soort systemen is de aanvoertemperatuur té hoog om direct de vloer in te laten, maar té laag om gebruik te maken van een standaard HT-mengverdeler.

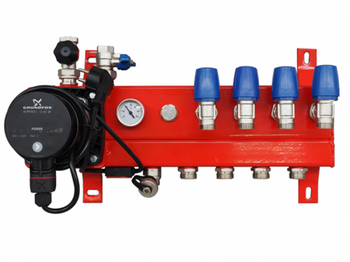

Stalen Front LTV-verdeler
 |
De stalen front LTV-verdeler bestaat uit een voorgemonteerde stalen constructie met energiezuige pomp, temperatuurmeter en dubbel instelbare groepsafsluiters (waarop actuators geplaatst kunnen worden).
Verder is de verdeler voorzien van een inregelventiel waarmee de menging met het retourwater vanuit de vloer begrensd kan worden. Hierdoor wordt de verdeler steeds actiever, waardoor meer warm water vanuit de primaire aanvoer naar binnen wordt genomen.
Door deze actieve instelling is deze verdeler uitermate geschikt voor laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte vloertemperatuur te bereiken.
|

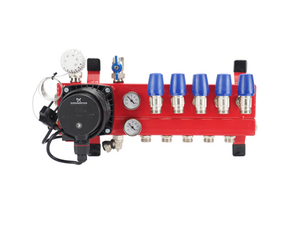

RVS Front LTV-verdeler
|
Ook de RVS Front LTV-verdeler bestaat uit een voorgemonteerde constructie met energiezuinige Grundfos ALPHA2 L circulatiepomp en inregelventiel voor het begrenzen van menging met retourwater, maar kan door het materiaal (RVS, type 4301) eventueel ook in vochtige ruimtes geplaatst worden.
Het inregelen van de menging van dit type verdelers komt er in de praktijk op neer, dat het inregelventiel verder opengezet wordt bij lagere aanvoertemperaturen. Hoe lager de aanvoertemperatuur, hoe verder het ventiel wordt opengezet en hoe minder er gemengd hoeft te worden met retourwater uit de vloer.
|
|
 |
Beschikbare open LT-verdelers
Bij open laagtemperatuursystemen is geen terugmenging van aanvoerwater nodig, omdat door de warmtebron direct de juiste temperatuur voor het vloerverwarmingssysteem geleverd wordt. In veel gevallen wordt er bij dit soort systemen gebruik gemaakt van een warmtepomp of andere warmtebron waarbij de aanvoertemperatuur maximaal 45 graden is.

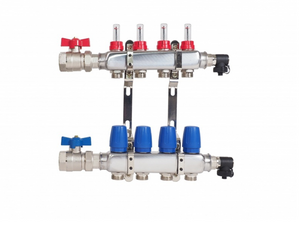

Open RVS professional verdeler
 |
De open RVS professional verdeler bestaat uit losse componenten met 1" kogelkranen, die door middel van ophangbeugels aan de wand gemonteerd worden.
Deze verdeler is geschikt voor laagtemperatuursystemen waarbij een pomp elders in het verwarmingssysteem (bijvoorbeeld de pomp van een CV-ketel of warmtepomp) het water voldoende laat circuleren.
De aanvoerbalk is voorzien van inregelbare flowmeters waarmee de doorstroom van water per groep ingeregeld kan worden en de retourbalk is voorzien van geïntegreerde thermostaatventielen (waarop actuators voor zoneregeling geplaatst kunnen worden).
|
Open kunststof professional verdeler
|
De open kunststof professional verdeler bestaat eveneens uit losse componenten met 1" kogelkranen, maar doordat deze kunststof verdeler is gemaakt van een met glasvezel versterkte polyamide en dubbelwandig modules, is het ook mogelijk om met deze verdeler te koelen zonder de unit (extra) te isoleren. Door de sterke kunststof buitenwanden is condensvorming zo goed als uitgesloten en daarnaast is de verdeler bestand tegen de meeste glycolmengsels.
|
|
 |
Verdelers voor blok- en stadsverwarming
(Mengverdelers voor blok- en stadsverwarming, PN6)
Stadsverwarming is een verwarmingssysteem, waarbij woningen en kantoorgebouwen worden verwarmd via een ondergronds netwerk van warmwaterleidingen. Wanneer vloerverwarming wordt aangesloten op stadsverwarming worden er speciale eisen gesteld aan de verdeler van het vloerverwarmingssysteem.
Beschikbare mengverdelers voor blok-/stadsverwarming

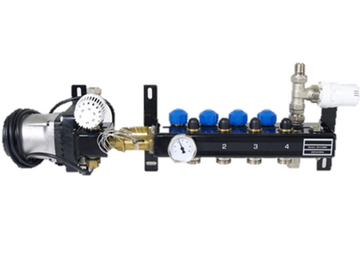

Standaard stalen stadswarmte-verdeler
 |
De standaard stalen stadsverwarming verdeler bestaat uit een voorgemonteerde stalen constructie met energiezuinige circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters (waarop actuators voor zoneregeling geplaatst kunnen worden).
Deze verdeler is geschikt voor vloerverwarmingssystemen die gebruik maken van blok- of stadsverwarming en is voorzien van een maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten. Verder is de verdeler voorzien van een terugslagklep en een temperatuur-retourbegrenzer (RTL-ventiel in de retour) om aan de eisen van stadsverwarming te voldoen.
|
Stalen professional stadswarmte-verdeler
|
De stalen professional stadswarmte-verdeler bestaat eveneens uit een voorgemonteerde stalen constructie met energiezuinige circulatie-pomp, maar is tevens voorzien van inregelbare flowmeters (debietregeling) waarmee de doorstroom van water per groep ingeregeld kan worden. |
|
 |
Professional RVS stadswarmte-verdeler
|
Ook de RVS professional stadswarmte-verdeler bestaat uit een voorgemonteerde constructie met energiezuinige ALPHA2 L circulatiepomp en flowmeters voor debietregeling per groep, maar kan door het materiaal (RVS, type 4301) eventueel ook in vochtige ruimtes geplaatst worden.
|
|
 |

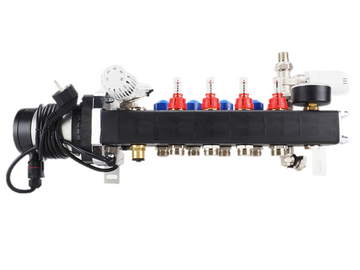

Kunststof professional stadswarmte-verdeler
|
De kunststof professional stadswarmte-verdeler is modulair opgebouwd en voorzien van een energiezuinige circulatiepomp en flowmeters. Door de modulaire opbouw is deze verdeler geheel volgens eigen wensen te bestellen.
Doordat de modules dubbelwandig zijn is het mogelijk om deze verdeler te gebruiken voor installaties waarbij ook wordt gekoeld.
|
|
 |
