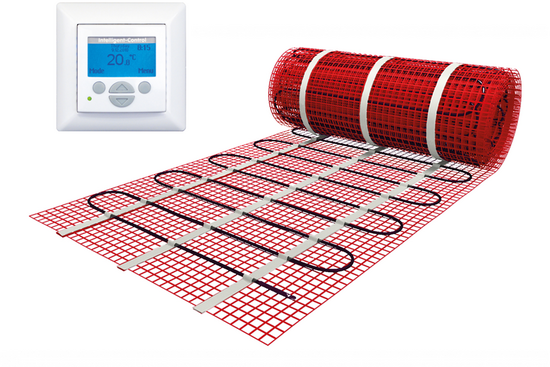

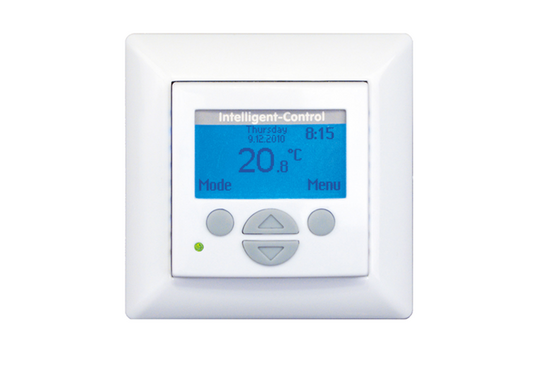

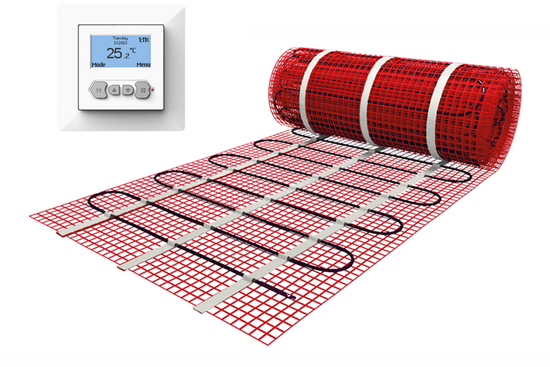

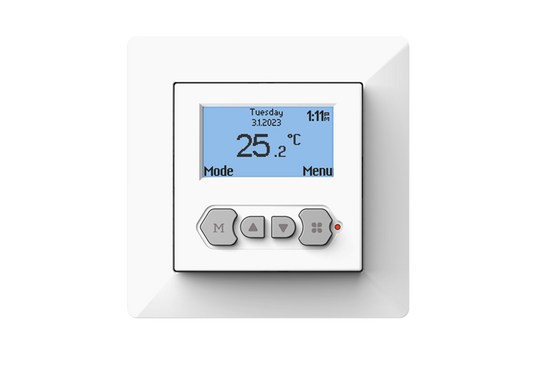

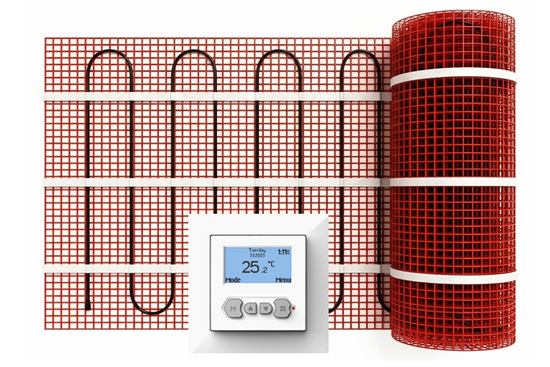

e-HEAT Mat Set met MIC²-klokthermostaat

Artikelnummer: 272007
EAN-code: 8717185495768

Specificaties e-HEAT Vloerverwarmingsmat

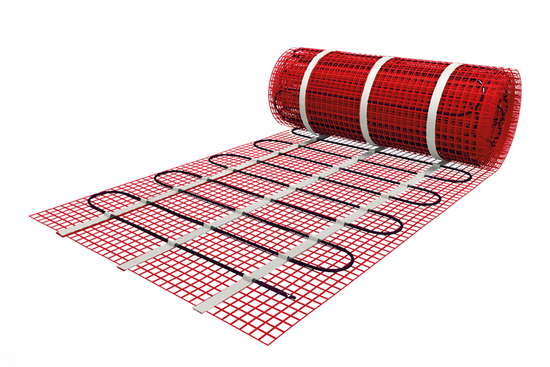

De verwarmingskabel is gelijkmatig bevestigd op een glasvezelnet (met een lus- afstand van ca. 10 cm). De isolatie van deze kabel is gemaakt van TEFLON en de beschermmantel is van PVC, daardoor is de verwarmingskabel zeer duurzaam en 100% waterdicht. Hierdoor zijn de matten geschikt voor installatie in geheel natte ruimtes.

EMC-vrije, twee-aderige kabel met een verwarmend vermogen van 15,7 Watt per m¹, voorzien van een 2,5 meter drie-aderige voedingskabel, bevestigd op glasvezel mat met zeer open structuur voor optimale hechting.

Deze elektrische verwarmingsmat is voorzien van een sterke, TEFLON-gecoate kabel met een PVC-beschermmantel. De mat werkt op 230 volt en heeft een vermogen van 150 watt per m², met een kabelvermogen van 15,7 watt per strekkende meter. De testspanning bedraagt 4.000 volt en de maximale temperatuurbelasting is 210 °C.

De verwarmingskabel heeft een diameter van 4 mm en een onderlinge kabelafstand van circa 104 mm. De minimale buigradius bedraagt 20 mm. De mat is 50 cm breed en wordt geleverd met een aansluitdraad van 3 meter.

Benodigde elektrische mat berekenen

Ga bij het bepalen van de benodigde elektrische mat altijd uit van het vrije (netto-) te verwarmen oppervlak. Zo worden de matten bijvoorbeeld niet onder vaste delen als badkuipen en/of douchebakken gelegd. Wanneer een badkamer van 3m x 2m (6m²) is voorzien van een bad van 1m x 2m dan haalt u deze van het totaaloppervlak af en de benodigde mat zal in dit geval 4m² zijn bij gebruik als vloerverwarming.

Beschikbare oppervlaktes en vermogens

e-HEAT elektrische verwarmingsmatten;

Indien gewenst kunnen grotere oppervlaktes verwarmd worden door het toepassen van twee of meerdere matten of complete sets.

Installatiemogelijkheden e-HEAT-Mat

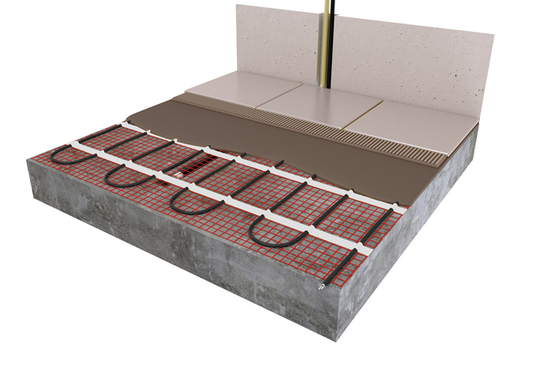

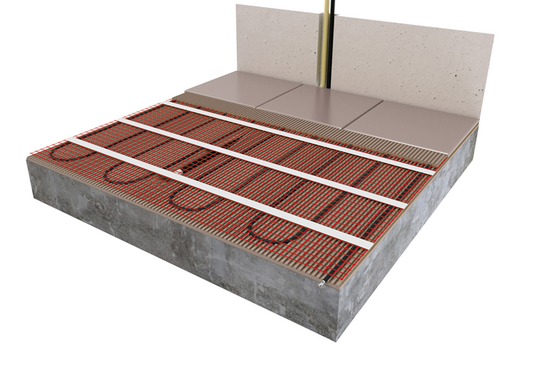

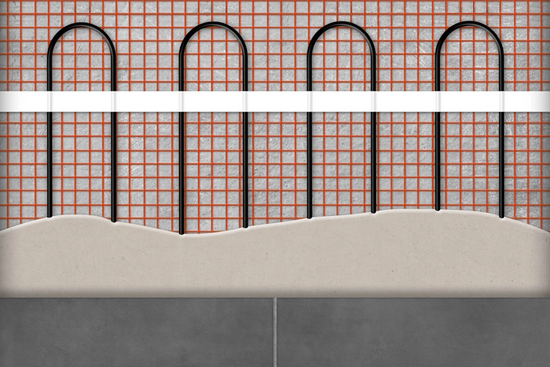

Een elektrische verwarmingsmat kan direct in tegellijm worden verwerkt of worden ingebed in een zelfegaliserende gietmortel. Daarnaast is verwerking in een stuc- of mortellaag en in een anhydrietvloer mogelijk.

Installatie van een vloerverwarmingsmat

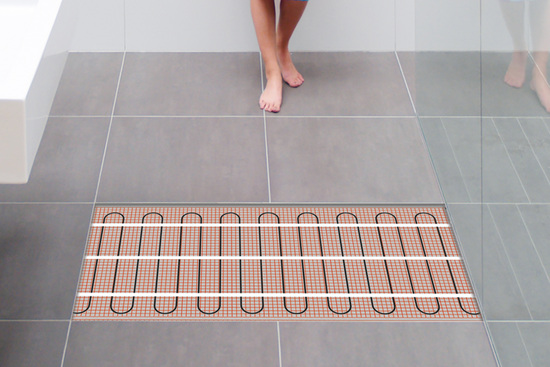

De elektrische verwarmingsmatten worden altijd geïnstalleerd op de plekken waar u de vloer en/of wand verwarmd wilt hebben. Ga daarom altijd uit van het vrije oppervlak dat ook daadwerkelijk verwarmd wordt.
Om de mat op maat te maken en het volledige vrije vloeroppervlak van vloerverwarming te voorzien, gaat u als volgt te werk;

1. Rol de verwarmingsmat uit over de gehele lengte van het oppervlak waar het systeem op wordt geïnstalleerd.
2. Bij het einde van het eerste te leggen deel knipt u de glasvezel webbing door en draait u de mat 180°.
3. Vervolgens legt u het volgende deel.

Let op

Zorg ervoor dat u altijd alleen de webbing doorknipt. De verwarmingskabel dient altijd in zijn geheel in de vloer verwerkt te worden en mag nooit worden doorgeknipt.
Mocht uw verwarmingsmat onverhoopt iets te groot zijn, dan kunt u de kabel loshalen van de webbing en de afstand tussen de lussen van de kabel kleiner maken door deze iets dichter op elkaar te knopen.
