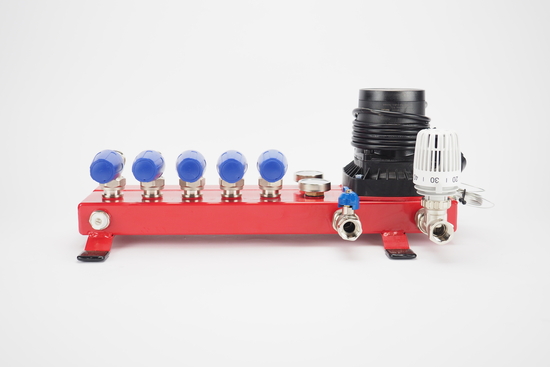

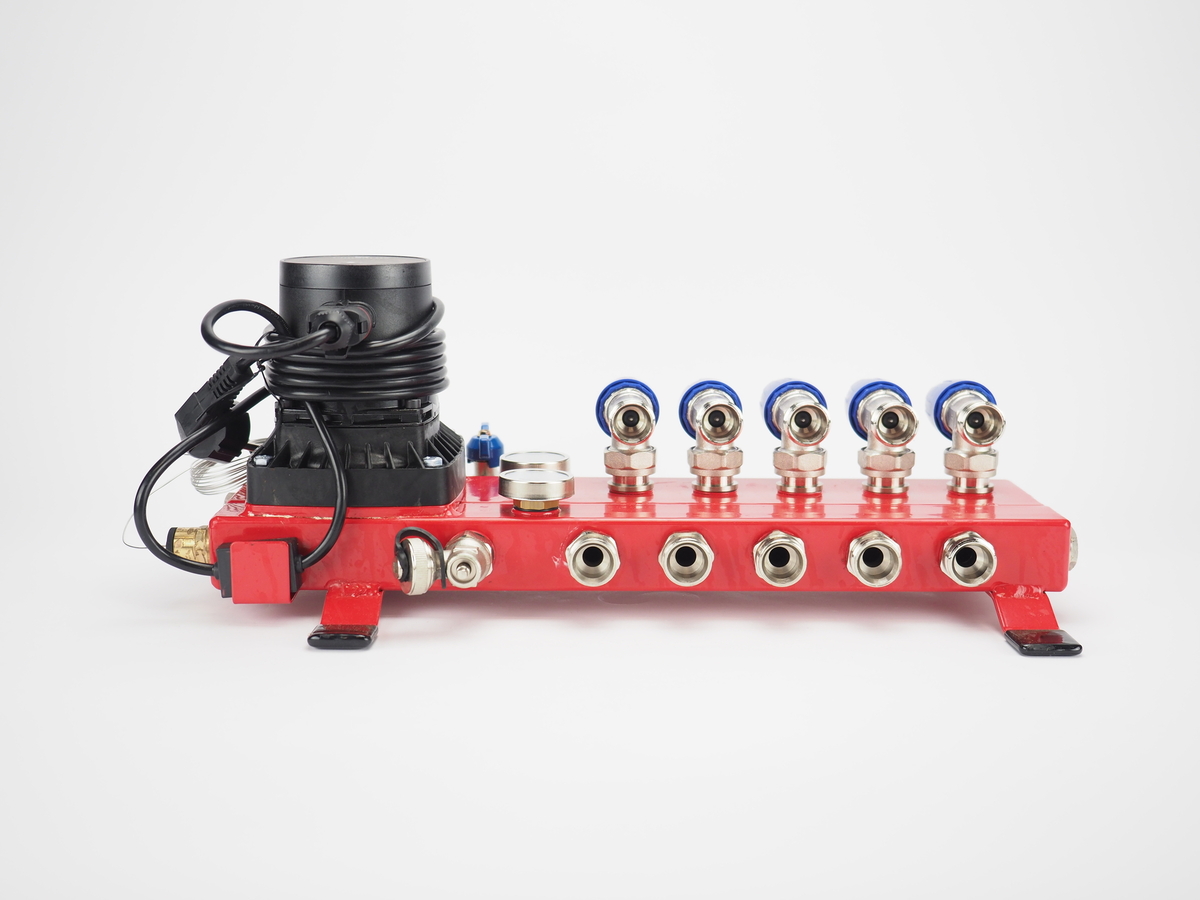

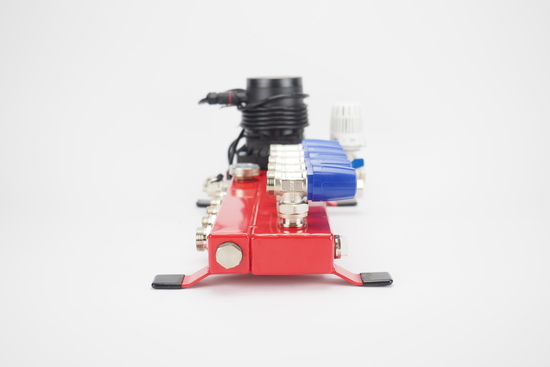

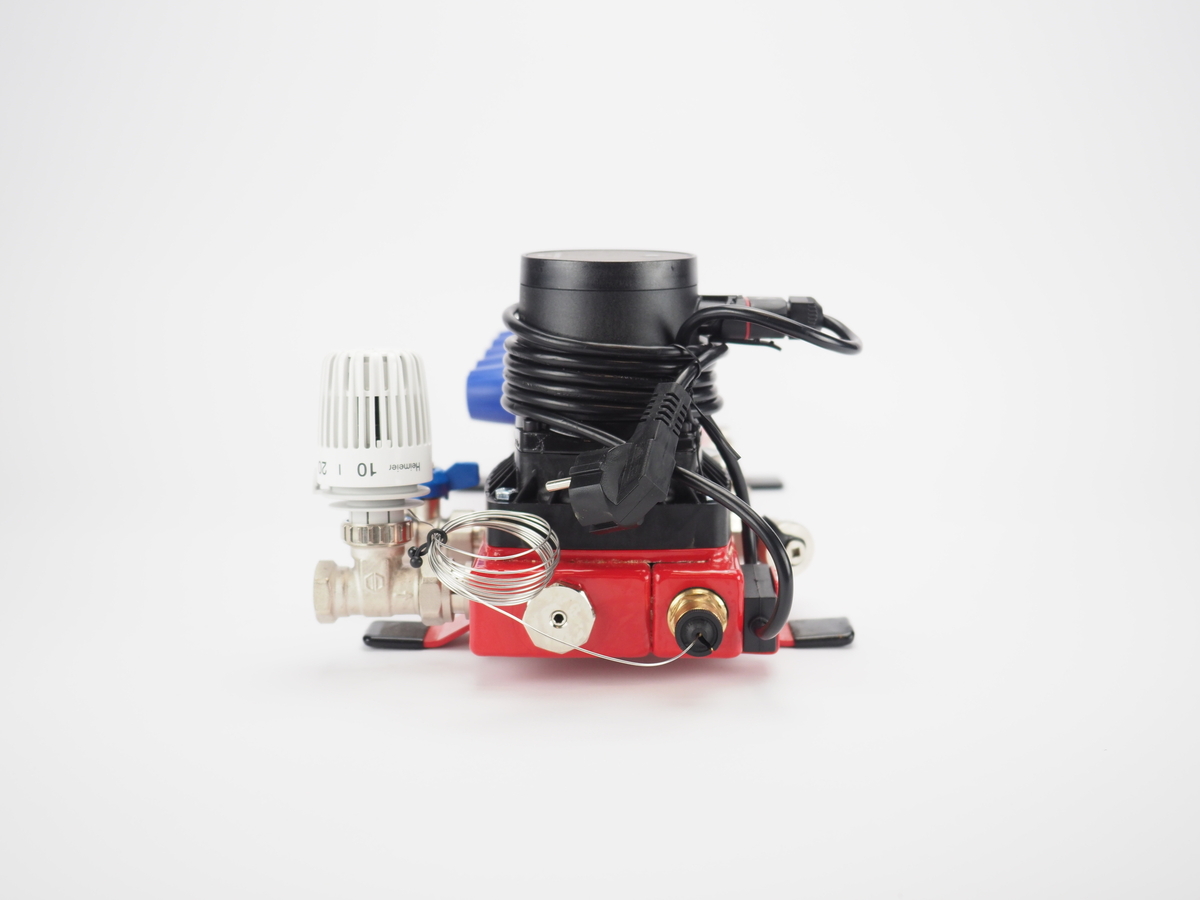

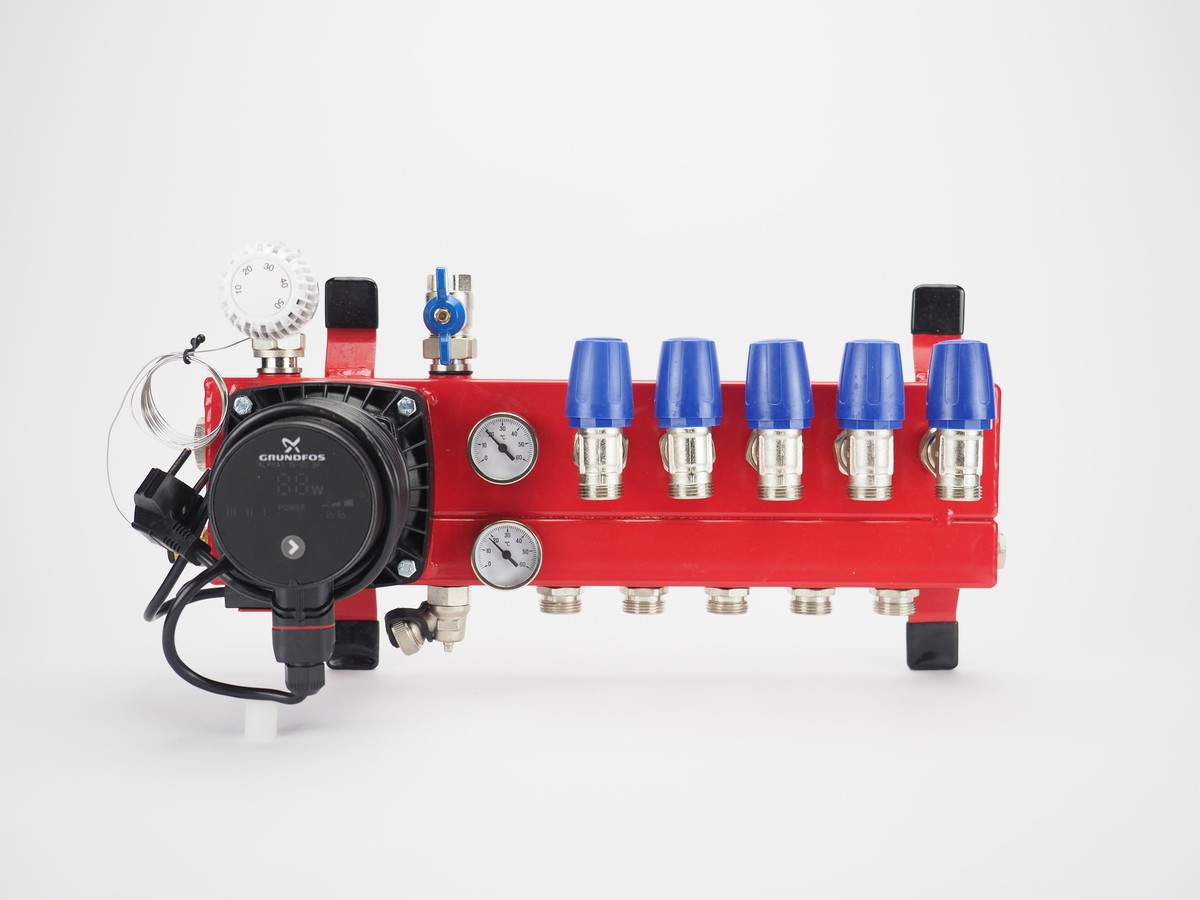

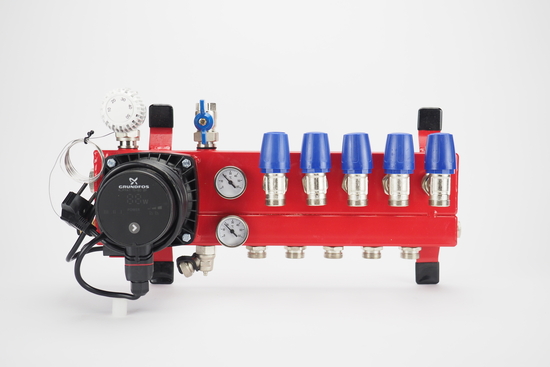

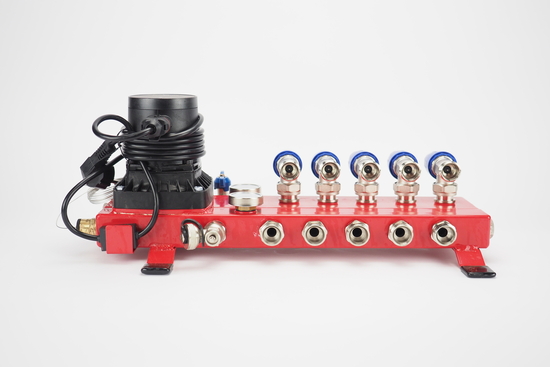

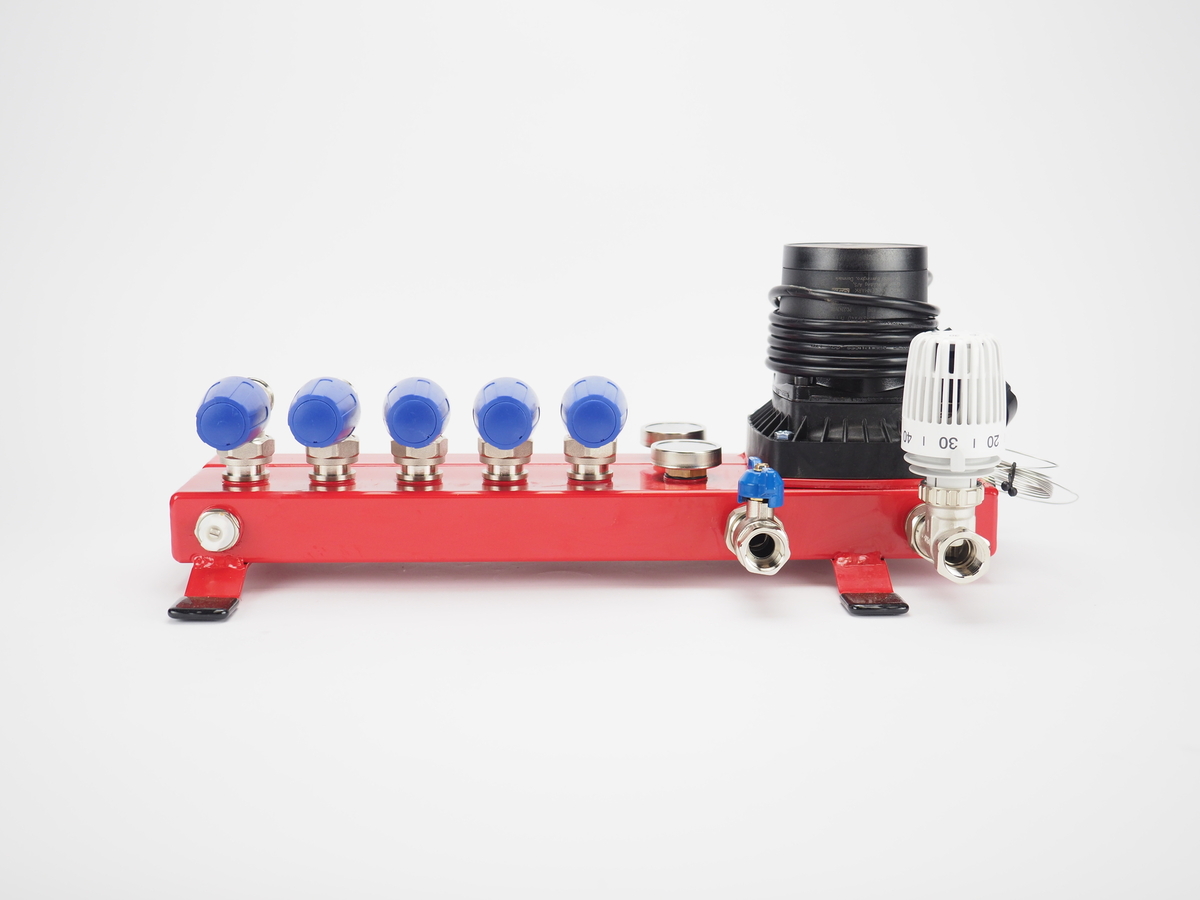

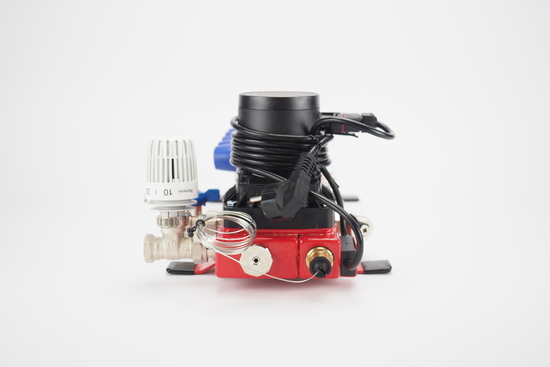

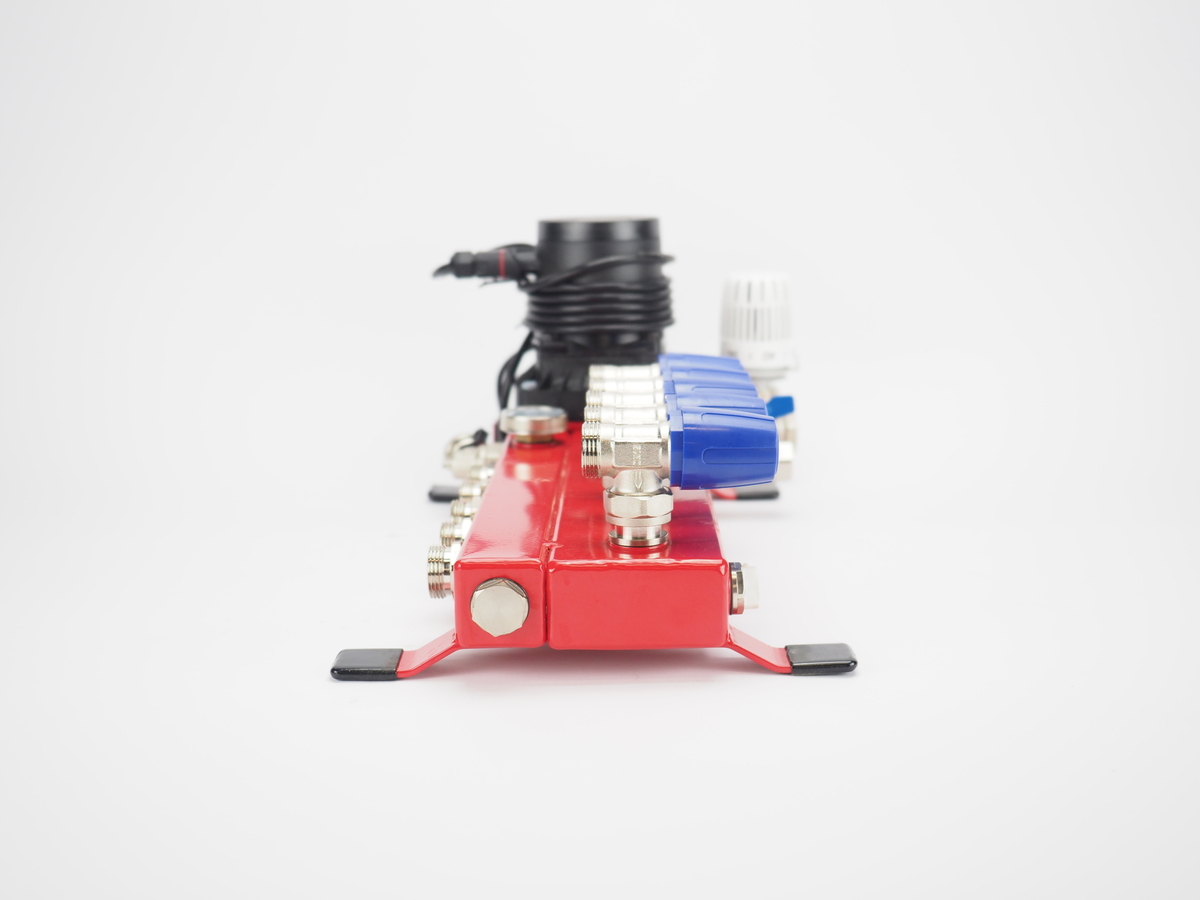

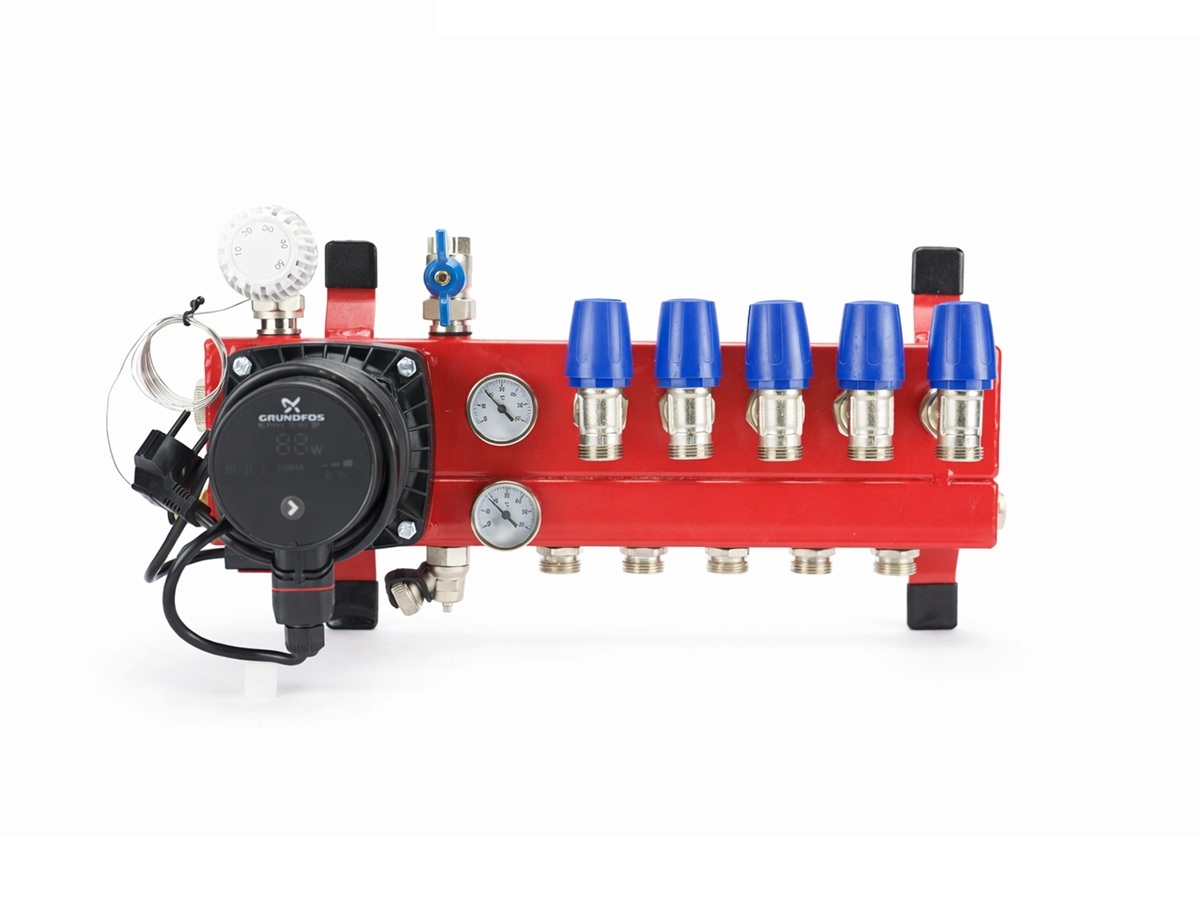

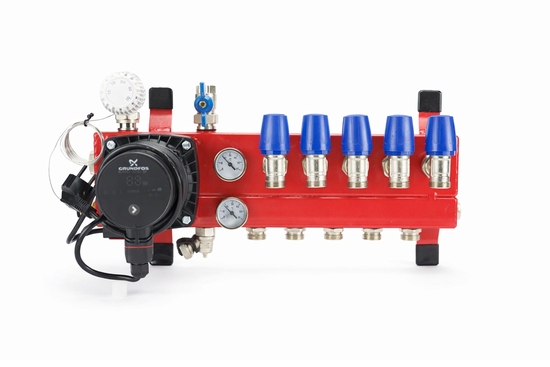

Compact Stalen Front LTV-Verdeler 11 Groeps

Compact Stalen Front LTV-Verdeler

Maak uw keuze
woensdag geleverd
  • Geschikte warmtebronMade in Europe
           HT CV-ketel (> 65 °C)  V            LT CV-ketel (45 °C ~ 55 °C)  V
  Zonneboiler (met buffervat)  V   LT CV-ketel (< 45 °C)  X
  Pelletkachel  V   Hybride warmtepomp  V
  Stad- / blokverwarming  X   Warmtepomp   X
  • Compacte regelunit, gemaakt van 3mm dik staal
  • Uitgerust met energiezuinige Grundfos-pomp
  • Inregelventiel voor laagtemperatuur-trajecten
  • Instelbare mengverdeler voor aanvoertemperaturen vanaf 45°C

De stalen LTV-verdeler bestaat uit een voorgemonteerde stalen constructie met circulatiepomp, thermometer en dubbel instelbare groepsafsluiters.

Deze verdeler is geschikt te maken voor laagtemperatuursystemen en is voorzien van een maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.

Verder is de verdeler voorzien van een regelventiel waarmee de hoeveelheid mengwater vanuit de vloer begrensd kan worden. Hierdoor wordt de verdeler steeds actiever, waardoor meer warm water vanuit de primaire aanvoer naar binnen wordt genomen.
Door deze actieve instelling is deze verdeler uitermate geschikt voor laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte vloertemperatuur te bereiken.

De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA1 pomp.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op deze verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages.

Artikelnummer: 93150


Specificaties U-Tube Systems LTV-verdeler

Sterke stalen vloerverwarming verdeler met circulatiepomp;

  • gemaakt van 3mm dik koker materiaal met een sterke rode poedercoating
  • uitgerust met zeer stille energiezuinige Grundfos ALPHA1 pomp.
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • inregelventiel voor actieve werking bij lagere aanvoertemperaturen
  • voorzien van thermostaatknop met capilair, thermometers, vulkraan en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema LTV-verdeler1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Inregelventiel

5.   Vloerverwarmingsgroepen

6.   Afsluiter






Afmetingen Stalen LTV Verdeler

groepen lengte (mm) hoogte (mm) diepte (mm)

2 groepen 365 235 210
3 groepen 415 235 210
4 groepen 465 235 210
5 groepen 515 235 210
6 groepen 565 235 210
7 groepen 615 235 210
8 groepen 665 235 210
9 groepen 715 235 210
10 groepen 765 235 210
11 groepen 815 235 210
12 groepen 865 235 210
13 groepen 915 235 210
14 groepen 965 235 210
15 groepen 1015 235 210

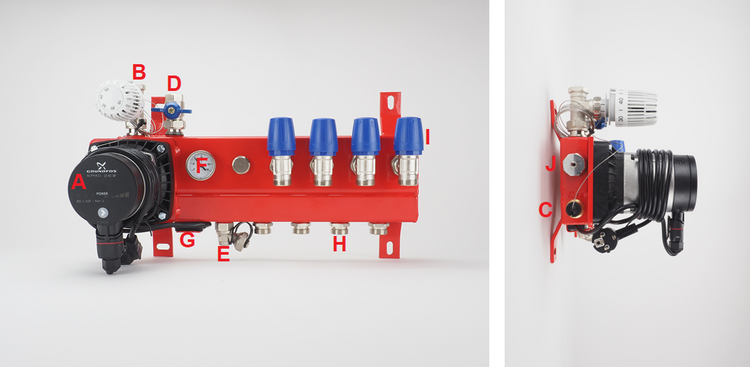

Aansluitingen*


Stalen LTV-aansluitingen

A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

=

=

=

=

=

=

=

=

=

=

Grundfos ALPHA1-circulatiepomp

aanvoer met thermostaatknop

dompelbuis (voor de afstandsvoeler van de thermostaatknop)

retour met kogelafsluiter

vulnippel

thermometer waarop de vloertemperatuur kan worden afgelezen

beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

aanvoer vloerverwarmingsbuizen

retour-aansluiting vloerverwarmingsbuizen (afsluiter met M30 draad)

regelventiel waarmee de hoeveelheid mengwater begrensd kan worden


*) Let op ; recente modellen kunnen kleine afwijkingen hebben
