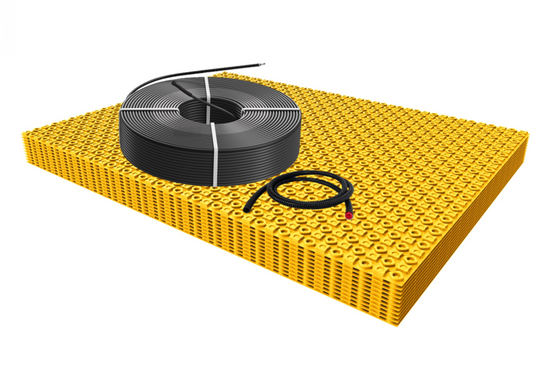

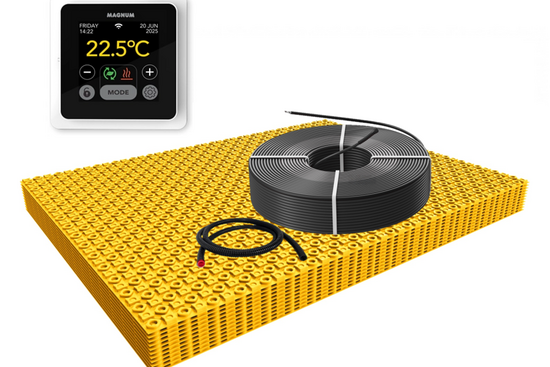

MAGNUM Decoupling Set

1 x MDC-verwarmingskabel 33,19 m¹ / 375 Watt (2,50 m²)
5 x Ontkoppelingsplaten, 75 cm x 100 cm (3,75 m²)

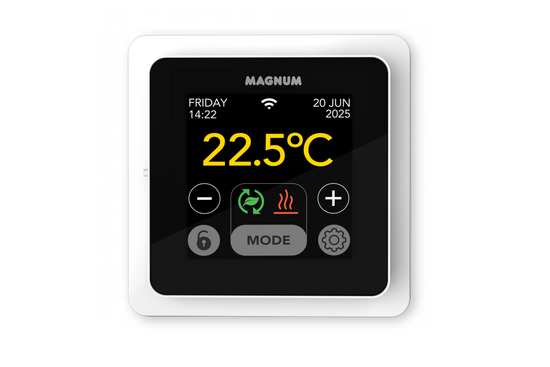

1 x MAGNUM Remote Control WiFi-thermostaat inclusief vloersensor
1 x Flexibele buis voor de sensor

- Uitgebreide installatievoorschriften
- Controle Checkkaart voor de installatie

Bruto- en nettovloeroppervlaktes

De verwarmingskabel in deze set kan worden gebruikt voor een verwarmd vloeroppervlak van 2,50 m² en biedt een vermogen van 150 W per vierkante meter bij een lusafstand van 7,5 cm.
De meegeleverde membraanplaten zijn geschikt voor een oppervlakte van maximaal 3,75 m².

Installatie MDC-verwarmingskabel en Decoupling Mat

De elektrische verwarmingskabels worden altijd geïnstalleerd op de plekken waar u de vloer verwarmd wilt hebben en worden niet gelegd onder vaste delen die volledig aansluiten op de vloer, zoals bijvoorbeeld een badkuip of douchebak. Ga daarom bij het bepalen van de juiste verwarmingskabel altijd uit van het vrije oppervlak dat ook daadwerkelijk verwarmd wordt. De MAGNUM-ontkoppelingsmatten worden wel over het gehele vloeroppervlak aangebracht. Daarom is het totaal oppervlak aan membraanplaten groter dan het oppervlak dat met de verwarming kabel verwarmd wordt.

Om de ontkoppelingsmat aan te leggen en het vrije netto-vloeroppervlak van vloerverwarming te voorzien, gaat u als volgt te werk;

1. Verlijm de ontkoppelingsmat met een flexibele tegellijm op de ondervloer, zorg ervoor dat het hele oppervlak bedekt is en laat het drogen.

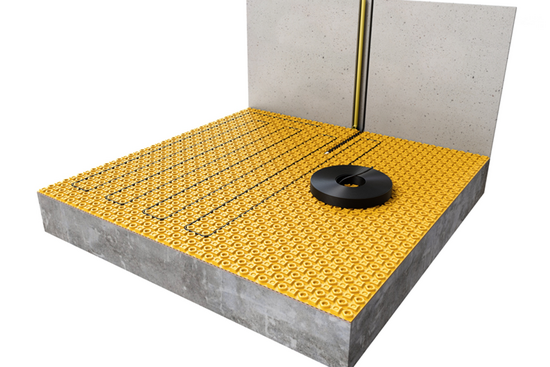

2. De vloerverwarmingskabel wordt vervolgens in de noppenstructuur van het ontkoppeling-membraan geklikt (hierbij kan worden uitgegaan van een lusafstand van 7,5 cm voor een verwarmend vermogen van 150 W/m²).

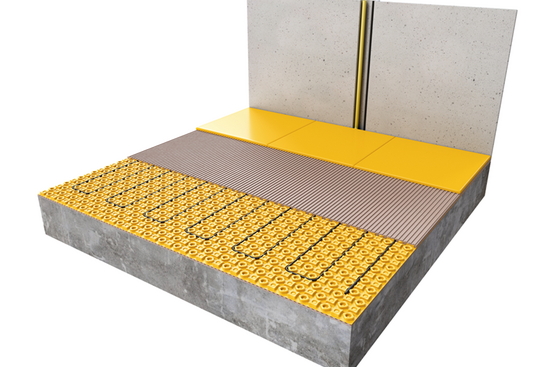

3. Wanneer de kabel geïnstalleerd is, wordt er een laag flexibele tegellijm over het systeem aangebracht en de vloerafwerking (zoals tegels) wordt vervolgens op het lijmbed gelegd. Kiest u voor andere vloerafwerking, dan kan er over het systeem een ononderbroken egalisatielaag van minimaal 10 mm worden gegoten. Hierbij moet de egaline in één keer kunnen worden aangebracht. Vervolgens wordt de vloerafwerking hier overheen gelegd.

Voor de vloersensor van de thermostaat wordt een flexibele buis mee-geleverd. Deze flexibele buis wordt in de ontkoppelingsmat verwerkt door vanuit de muur een rechte groef van ongeveer 1 cm breed en 40 cm lang uit het membraan te snijden. Deze buis dient in het midden van twee kabellussen in de mat te worden gemonteerd.

Voer de sensordraad door de sensorbuis en zorg ervoor dat het uiteinde van de sensor helemaal aan het uiteinde zit. Plaats vervolgens de dop op het uiteinde van de sensorbuis.

Extra Informatie

Hele comfortabele manier van verwarmen Zeer snelle opwarmtijd Efficiënte en energiezuinige aansturing Bescherming van de vloerafwerking Direct te verwerken met flexibele tegellijm

Eenvoudige installatie Eenvoudig in gebruik Goedkoop in aanschaf Volledig onderhoudsvrij 100 % waterdicht

---

Beschikbare oppervlaktes

7,5 cm afstand 150 W/m²	10 cm afstand 113 W/m²		De MAGNUM-ontkoppelingsmatten hebben een afmeting van 75 cm x 100 cm per stuk en de meegeleverde vloerverwarmingskabel biedt een verwarmend vermogen van 150 Watt per m² als deze op een lusafstand van 7,5 cm aangelegd wordt. De complete Decoupling Sets met MRC²-thermostaat zijn verkrijgbaar voor verwarmde oppervlaktes van 1 m² tot en met 5 m². Mocht het te verwarmen vloeroppervlak groter zijn, dan kunnen er 2 kabels op 1 thermostaat worden aangesloten. Dit kan tot een oppervlak van 20 m².

---

Garantie MAGNUM Decoupling Set met 4,5 mm verwarmingskabel

U heeft 10 jaar garantie op de elektrotechnische werking van de verwarmingkabel en 2 jaar garantie op de bijgeleverde thermostaat.
