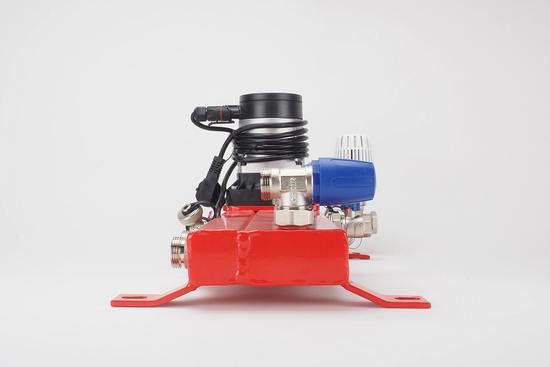

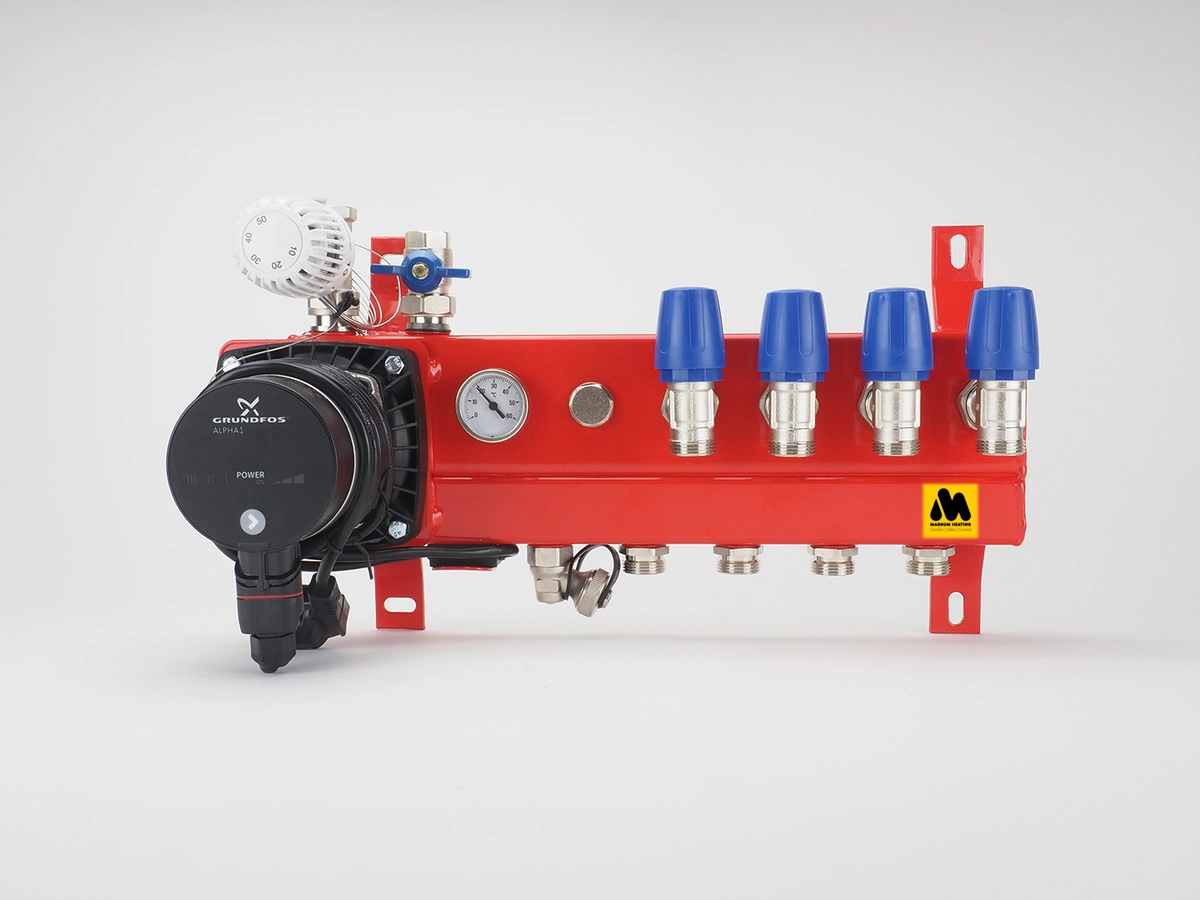

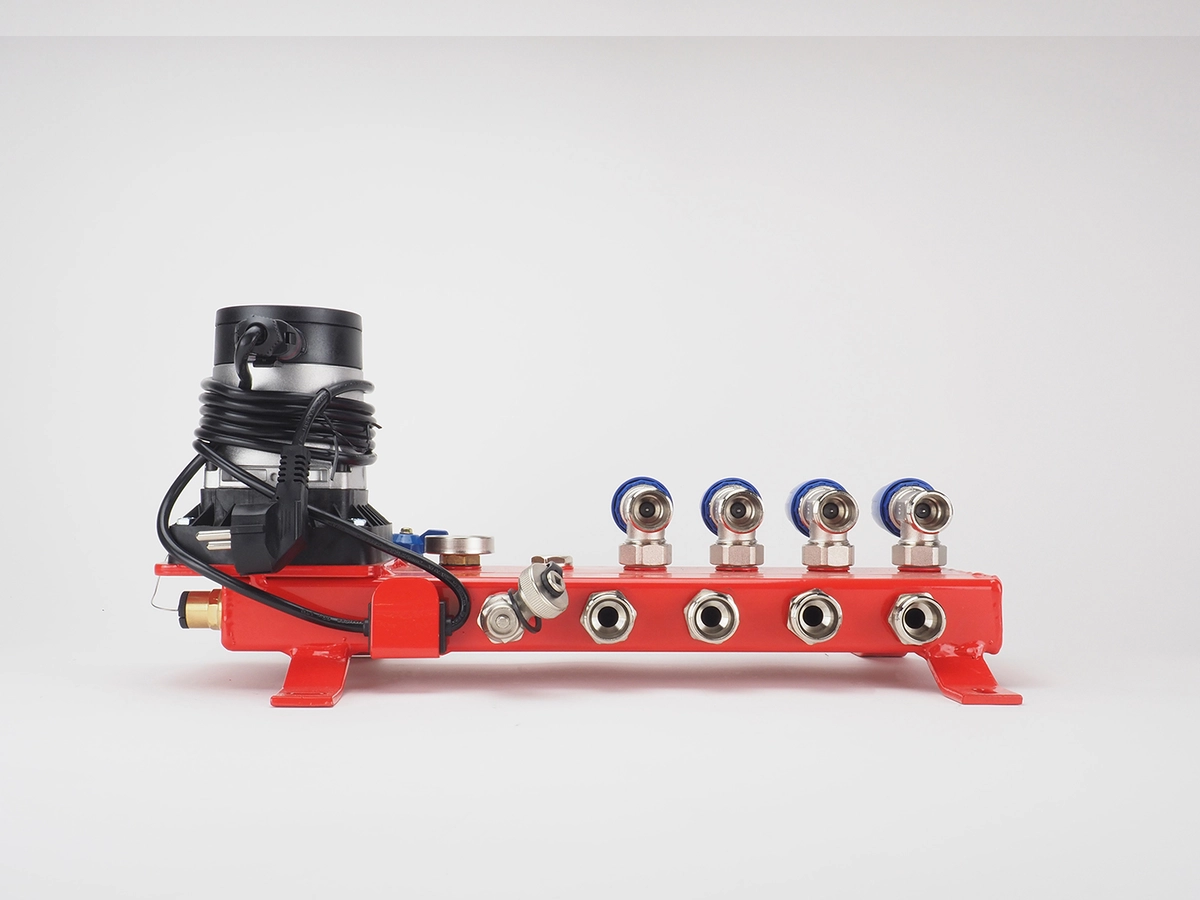

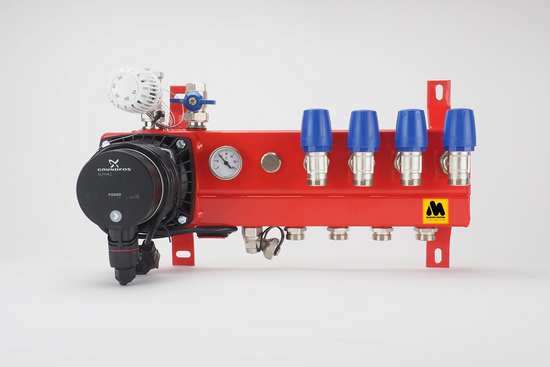

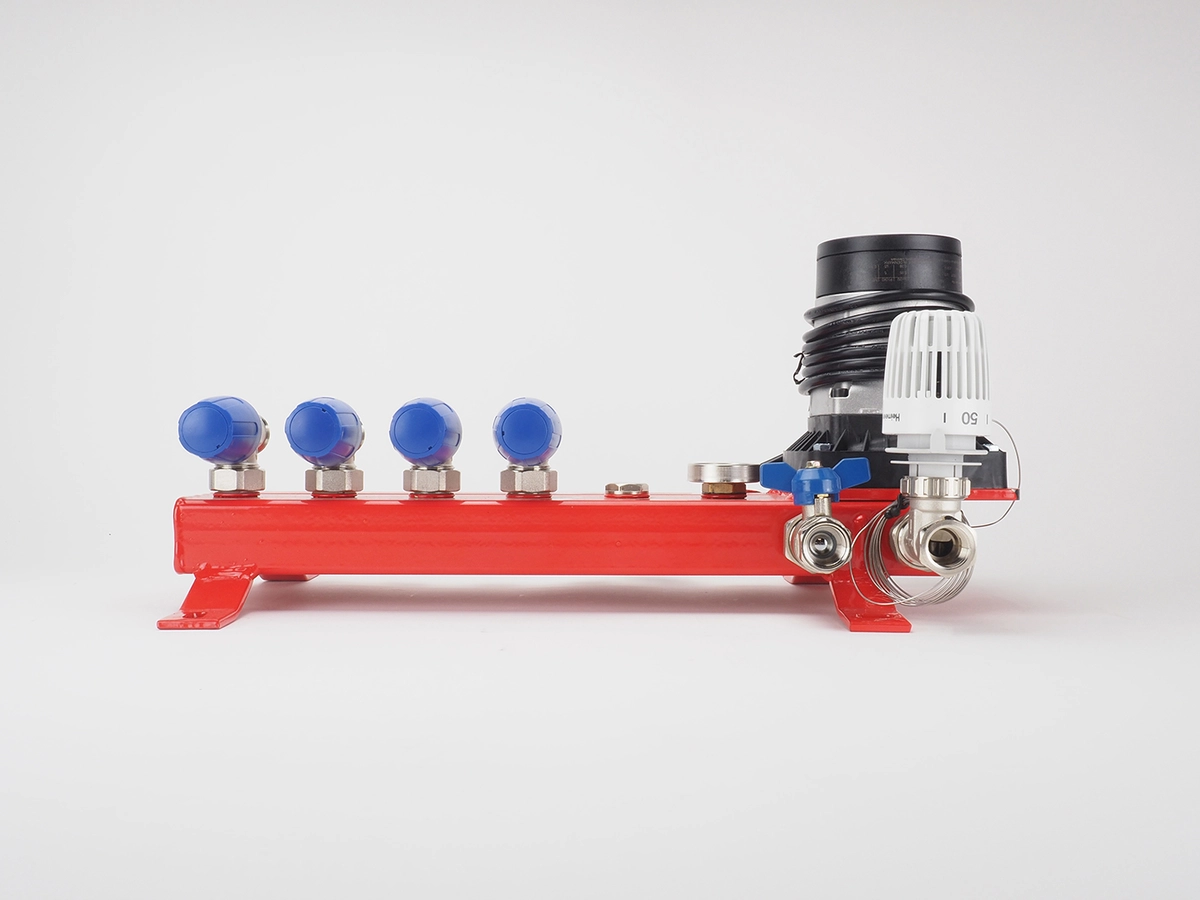

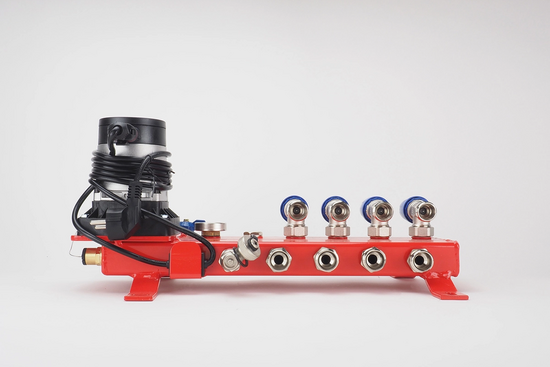

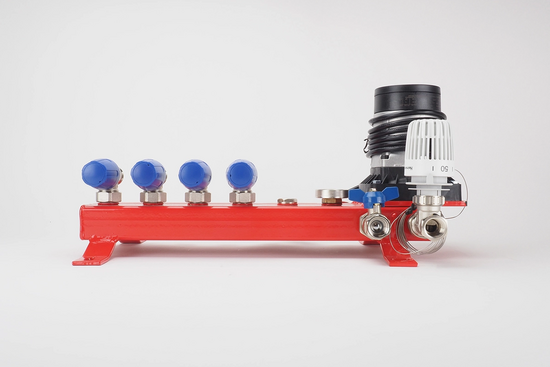

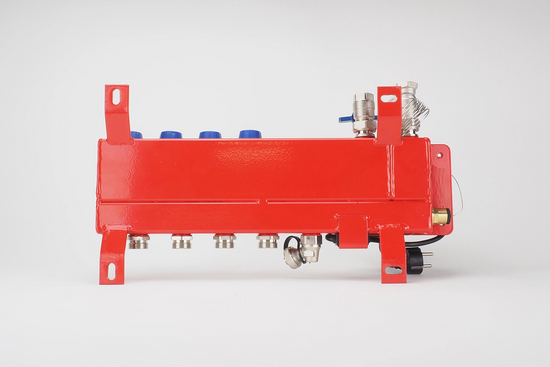

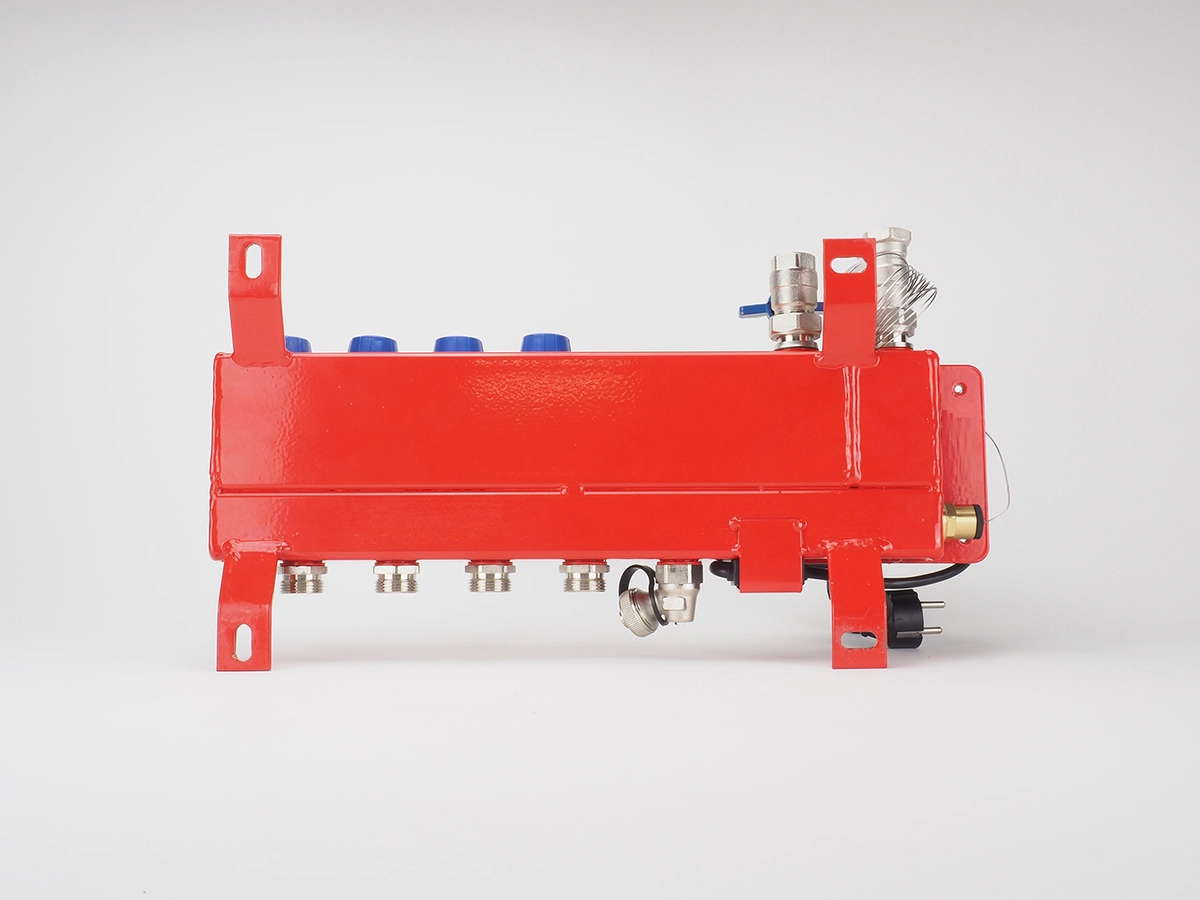

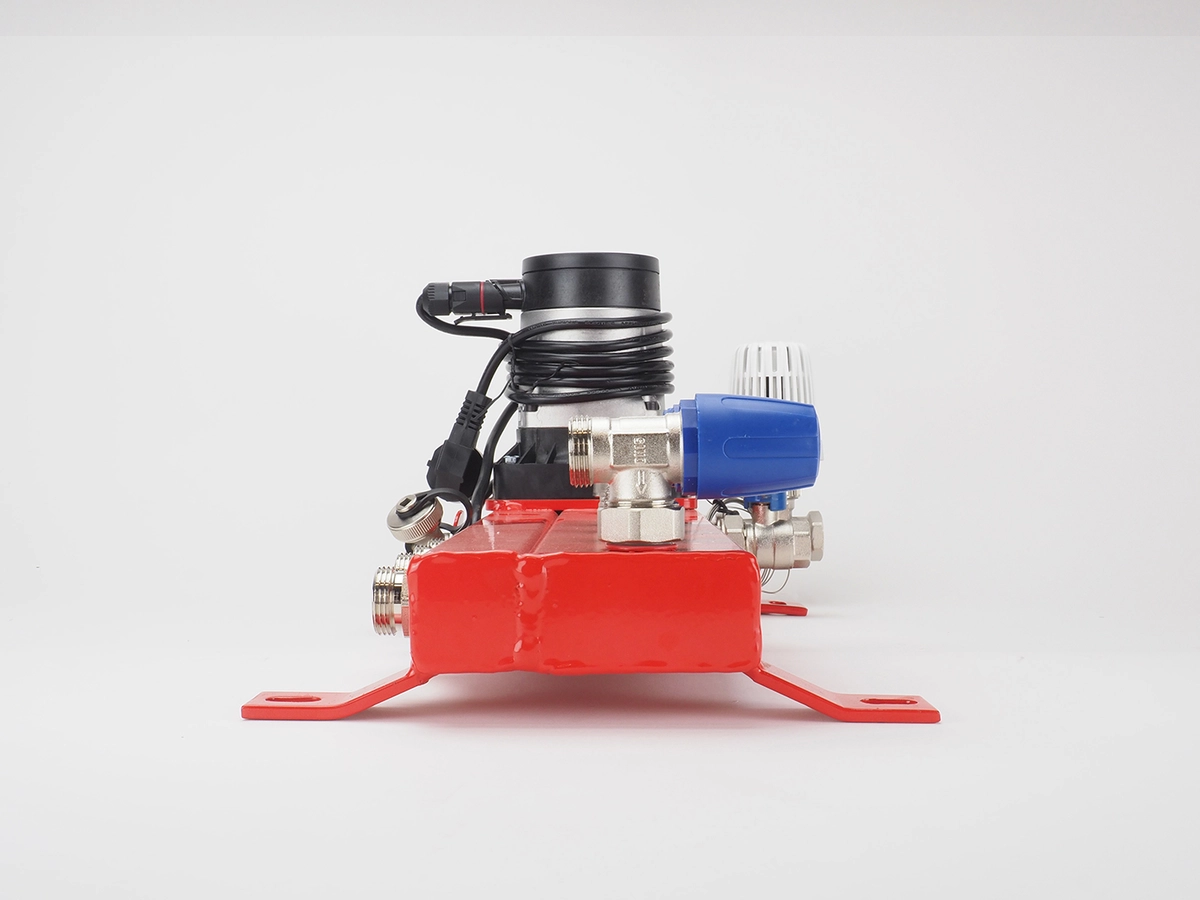

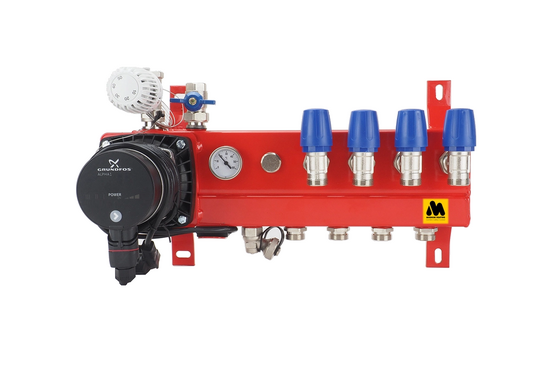

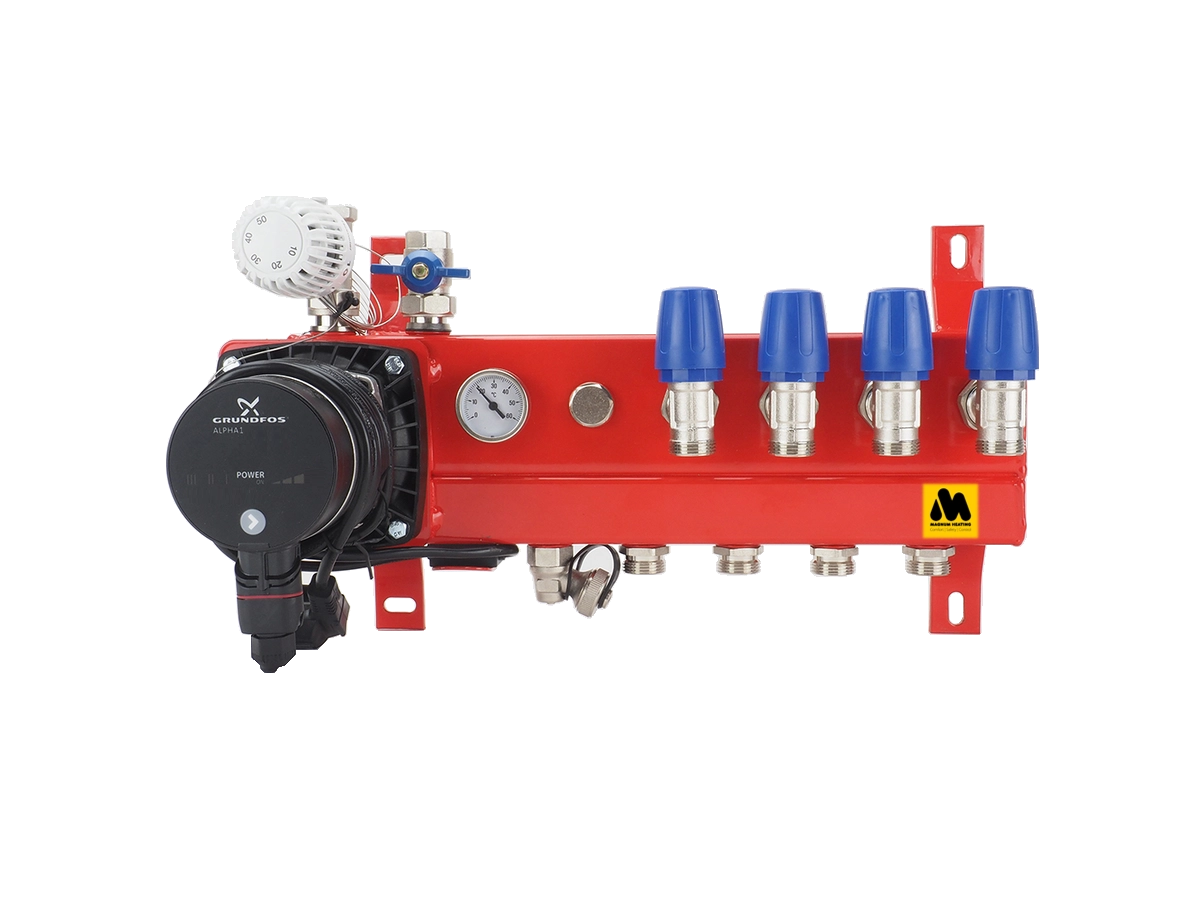

Standaard Stalen Front Verdeler 5 Groeps

Standaard Stalen Front Verdeler

Maak uw keuze
5 tot 10 werkdagen
  • Compacte regelunit, gemaakt van 3mm dik staal
  • Uitgerust met energiezuinige Grundfos-pomp (hydraulisch neutraal)
  • Verkrijgbaar van 1 tot 15 groepen
  • Mengverdeler voor hoogtemperatuursystemen met een aanvoertemperatuur vanaf 65°C

De stalen mengverdeler bestaat uit een voorgemonteerde stalen constructie met circulatiepomp, thermometer en dubbel instelbare groepsafsluiters.

Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.

De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA2 L pomp.
Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op deze verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages.

Artikelnummer: W41005
EAN-code: 8719743900158


Specificaties MAGNUM Front Verdeler

Sterke stalen verdeler met circulatiepomp;

  • gemaakt van 3mm dik koker materiaal met een sterke rode poedercoating
  • uitgerust met zeer stille energiezuinige Grundfos ALPHA2 L pomp.
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • voorzien van thermostaatknop met capilair, thermometers, vulkraan en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema HT-verdeler1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Vloerverwarmingsgroepen

5.   Afsluiter








Afmetingen Front Verdeler

groepen lengte (mm) hoogte (mm) diepte (mm)

1 groep
2 groepen
325
365
235
235
210
210
3 groepen 415 235 210
4 groepen 465 235 210
5 groepen 515 235 210
6 groepen 565 235 210
7 groepen 615 235 210
8 groepen 665 235 210
9 groepen 715 235 210
10 groepen 765 235 210
11 groepen 815 235 210
12 groepen 865 235 210
13 groepen 915 235 210
14 groepen 965 235 210
15 groepen 1015 235 210


Aansluitingen*


A.

B.

C.

D.

E.

F.

G.

H.

I.

=

=

=

=

=

=

=

=

=

aanvoer met thermostaatknop

retour met kogelafsluiter

thermometer retour

thermostatische afsluiter met M30 draad

retour vloerverwarmingsbuizen

Grundfos ALPHA2 L-circulatiepomp

beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

vulnippel

aanvoer vloerverwarmingsbuizen


*) Let op ; recente modellen kunnen kleine afwijkingen hebben
